CDCM6208V2GRGZT

Описание микросхемы CDCM6208V2GRGZT от Texas Instruments

Общее описание

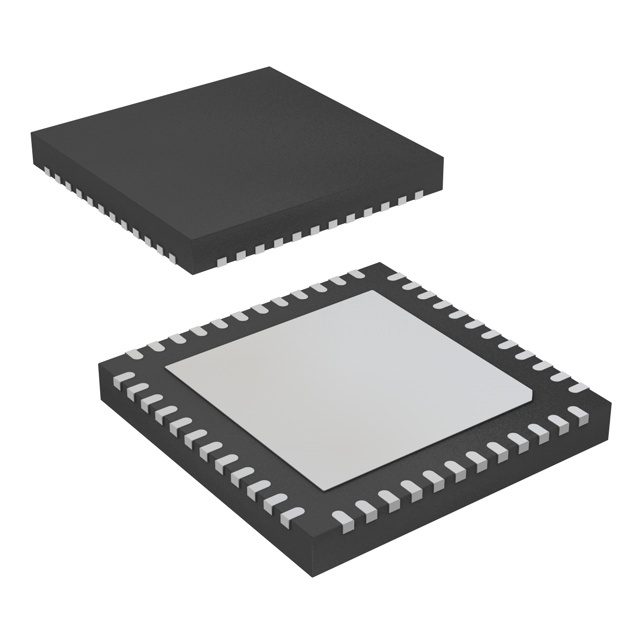

Микросхема CDCM6208V2GRGZT от Texas Instruments – это универсальный генератор тактовых сигналов с интегрированным PLL (Phase-Locked Loop), предназначенный для высокоскоростных и высокоточных приложений. Модель CDCM6208V2GRGZT поддерживает широкий диапазон частот до 800 МГц и предлагает гибкие возможности по входным и выходным сигналам, среди которых CML, LVCMOS, LVDS и LVPECL. Корпус микросхемы выполнен в форм-факторе 48-VQFN с тепловой площадкой, что обеспечивает эффективное рассеивание тепла и удобный монтаж на печатную плату.

Преимущества

• Высокая производительность: Поддержка тактовых сигналов до 800 МГц.
• Универсальность входов и выходов: Возможность использования нескольких типов сигналов (CML, LVCMOS, LVDS, LVPECL).
• Расширенные температурные диапазоны: Надёжная работа при температурах от -40°C до 85°C.
• Компактный корпус: 48-VQFN (7x7) с тепловой площадкой, обеспечивающий удобный монтаж и эффективное рассеивание тепла.

Недостатки

• Необходимость тщательного проектирования: Исполнение монтажа и разводки требует высокого уровня детализации из-за высокой частотности и плотности выводов.
• Ограничение по напряжению питания: Диапазон напряжений питания ограничен от 1.71V до 3.465V.

Типовое использование

• Системы передачи данных на высоких скоростях.
• Сетевые устройства и маршрутизаторы.
• Серверы и центры обработки данных.
• Видеосистемы обработки сигнала.
• Радиочастотные и телекоммуникационные приложения.

Рекомендации по применению

При проектировании необходимо уделить внимание качественной разводке печатной платы с учётом высокочастотных сигналов и минимизации шумов. Желательно использовать экранирование и качественные заземляющие площадки для предотвращения возникновения помех. Применение теплоотводящих материалов и компаундов позволит увеличить надёжность и срок службы устройства.

Основные технические характеристики

• Тип: Генератор тактовых сигналов с PLL
• Максимальная частота: 800 МГц
• Диапазон напряжений питания: 1.71В ~ 3.465В
• Рабочая температура: -40°C ~ 85°C
• Число выходных каналов: 8
• Тип входных сигналов: CML, LVCMOS, LVDS, LVPECL, Кристалл
• Тип выходных сигналов: CML, HCSL, LVCMOS, LVDS, LVPECL
• Корпус: 48-VQFN (7x7)

Возможные аналоги

• CDCE913-Q1 от Texas Instruments
• Si5338-B-GM от Silicon Labs
• ICS307M от IDT (Integrated Device Technology)

Заключение

Микросхема CDCM6208V2GRGZT от Texas Instruments – это мощный и универсальный генератор тактовых сигналов, предназначенный для применения в высокоскоростных и высокоточных системах. Благодаря своим характеристикам и гибкости применения, она является отличным выбором для многих современных электронных устройств.
