CDCM1804RGET от Texas Instruments

Общее описание

CDCM1804RGET – это высокопроизводительный буфер распределения тактовых сигналов и драйвер от компании Texas Instruments. Этот компонент предназначен для распределения одного входного тактового сигнала на три выходных с возможностью разделения частоты, умножения и мультиплексирования. Устройство поддерживает широкий диапазон входных и выходных форматов сигналов, что делает его универсальным решением для различных применений.

Преимущества

• Высокая частота работы: Поддерживает тактовую частоту до 800 МГц, что обеспечивает большую производительность.
• Универсальность входных и выходных сигналов: Поддержка множества форматов сигналов (CML, HSTL, LVDS, LVPECL, LVTTL, SSTL-2, VML на входе и LVCMOS, LVPECL на выходе).
• Компактный корпус: 24-выводной корпус VQFN (4x4 мм) с охлаждающей подложкой для улучшенной теплопередачи.
• Широкий диапазон напряжений питания: Рабочее напряжение питания от 3 В до 3.6 В, что упрощает интеграцию в различные системы.

Недостатки

• Высокая восприимчивость к внешним помехам: Требует заботливого дизайна схем для минимизации влияния электромагнитных помех и шумов.
• Требуется точное управление питающими напряжениями: Перепады напряжения могут негативно повлиять на производительность устройства.

Типовое использование

• Телекоммуникационные системы: Для синхронизации сигналов и распределения тактовых частот.
• Системы передачи данных: В качестве буфера для высокоскоростных линий связи.
• Компьютерные системы: Для распределения тактовых сигналов процессора, памяти и других компонентов.

Рекомендации по применению

• Соблюдение правил проектирования печатных плат: Разводка линий питания и заземления должна быть выполнена с минимальными индуктивностями и сопротивлением.
• Экранрование и фильтрация: Для минимизации влияния внешних шумов и помех рекомендуется использовать экраны и фильтры.
• Поддержание температуры: Обеспечьте хорошее отвождение тепла от корпуса устройства для предотвращения перегрева и ухудшения характеристик.

Основные технические характеристики

• Тип: Буфер распределения тактового сигнала, делитель, мультиплексор
• Количество цепей: 1
• Соотношение вход/выход: 1:3
• Дифференциальные вход/выход: Да/Да
• Входные сигналы: CML, HSTL, LVDS, LVPECL, LVTTL, SSTL-2, VML
• Выходные сигналы: LVCMOS, LVPECL
• Максимальная частота: 800 МГц
• Напряжение питания: 3В ~ 3.6В
• Рабочая температура: -40°C ~ 85°C
• Монтаж: Поверхностный монтаж

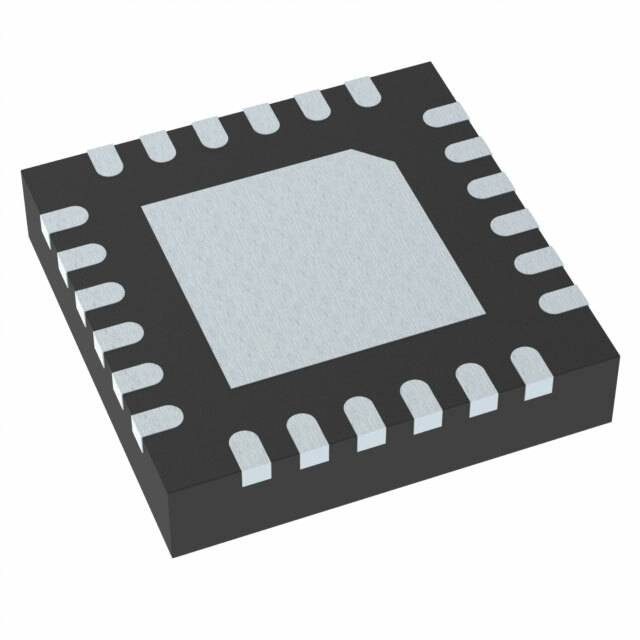

• Корпус: 24-VFQFN (4x4 мм) с теплоотводящей подложкой

Возможные аналоги

• CDCM1802: Меньшее количество выходов (1:2) и упрощенные функции.
• CDCLVP1204: Многовыходный (1:4) буфер распределения тактового сигнала.
• MC100LVEL16: Аналогичный буфер от другого производителя с похожими характеристиками.

CDCM1804RGET от Texas Instruments – это высококлассное решение для задач синхронизации и распределения тактовых сигналов в высокоскоростных системах связи и вычислительных приложениях.
