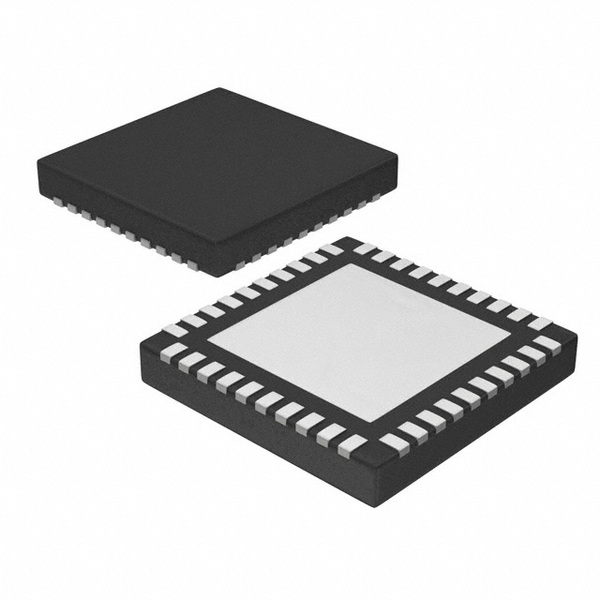

CDCLVP1212RHAT

CDCLVP1212RHAT от Texas Instruments

Общее описание

CDCLVP1212RHAT - это высокопроизводительный фан-аут буфер и мультиплексор, разработанный компанией Texas Instruments. Устройство предназначено для распределения и мультиплексирования тактовых сигналов до 2 ГГц. Оно поддерживает различные входные форматы, включая LVCMOS, LVDS, LVPECL и LVTTL, и обеспечивает выход в формате LVPECL.

Преимущества

• Высокая частотная производительность: Поддержка тактовых сигналов до 2 ГГц.
• Гибкость входных форматов: Совместимость с LVCMOS, LVDS, LVPECL и LVTTL.
• Низкое энергопотребление: Эффективная работа при напряжении питания от 2.375V до 3.6V.
• Компактность: Устройство поставляется в корпусе 40-VFQFN (6x6 мм).

Недостатки

• Может потребоваться сложная интеграция в системы с различными тактовыми частотами.
• Требуется высокая точность при монтаже из-за маленького размера корпуса.

Типовое использование

CDCLVP1212RHAT идеально подходит для использования в высокоскоростных цифровых системах, включая:

• Сетевое оборудование: Коммутаторы, маршрутизаторы и сетевые процессоры.
• Медицинские приборы: Устройства, требующие точного и стабильного тактового сигнала.
• Автомобильная электроника: Встраиваемые системы и контрольные блоки.
• Коммуникационные системы: Базовые станции и беспроводные коммуникационные системы.

Рекомендации по применению

• Правильная разводка печатной платы: Обеспечьте минимальную длину и согласование линий передачи для минимизации отражений и возможных потерь сигнала.
• Электропитание: Используйте качественные байпасные конденсаторы для уменьшения шума в цепях питания.
• Теплоотвод: Обеспечьте адекватное охлаждение, особенно при работе на высоких частотах.

Основные технические характеристики

• Тип: Фан-аут буфер (распределение), мультиплексор
• Количество цепей: 1
• Соотношение вход:выход: 2:12
• Дифференциальный вход:выход: Да/Да
• Форматы входа: LVCMOS, LVDS, LVPECL, LVTTL
• Формат выхода: LVPECL
• Максимальная частота: 2 ГГц
• Напряжение питания: 2.375V ~ 3.6V
• Рабочая температура: -40°C ~ 85°C
• Тип монтажа: Поверхностный монтаж
• Корпус/вариант исполнения: 40-VFQFN с теплорассеивающим выступом (Exposed Pad)

Возможные аналоги

• LMK00101 от Texas Instruments
• NB6L239 от ON Semiconductor
• MC100LVEP111 от ON Semiconductor

CDCLVP1212RHAT от Texas Instruments - это надежное и производительное решение для управления и распределения тактовых сигналов в разнообразных высокоскоростных цифровых системах.
