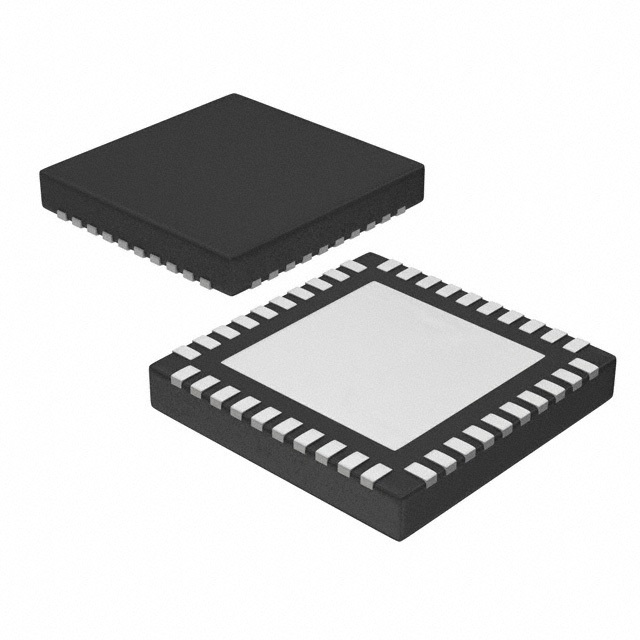

CDCLVP1212RHAR

CDCLVP1212RHAR от Texas Instruments

Общее описание

CDCLVP1212RHAR - это высокопроизводительный тактовый буфер с функцией мультиплексора от компании Texas Instruments. Устройство в основном предназначено для распределения тактовых сигналов в системах, требующих высокоскоростных и низкосигнальных дискретных генераторов. Буфер имеет соотношение входов и выходов 2:12, что даёт гибкие возможности по распределению частоты.

Преимущества

• Высокая максимальная частота до 2 ГГц, что позволяет использовать устройство в высокопроизводительных приложениях.
• Поддержка различных типов входов и выходов: LVCMOS, LVDS, LVPECL и LVTTL для входов, а также LVPECL для выходов.
• Компактный корпус VFQFN с размером 6x6 мм, что значительно экономит место на печатной плате.
• Широкий диапазон напряжения питания: от 2.375 В до 3.6 В, что делает устройство универсальным для разных систем.

Недостатки

• Сложность монтажа: потребует точной установки из-за компактного корпуса VFQFN.
• Ограниченная операционная температура: от -40°C до 85°C, что может недостаточно для экстремальных температурных условий.

Типовое использование

• Тактовые генераторы для высокопроизводительных процессоров и микроконтроллеров
• Системы с высокой потребностью в тактовой синхронизации, такие как серверы и телекоммуникационное оборудование
• Приложения, где необходимо распределение тактовых сигналов на множественные устройства

Рекомендации по применению

• CDCLVP1212RHAR рекомендуется использовать в приложениях с жесткими требованиями по стабильности и частоте тактового сигнала.
• Убедитесь в правильном выборе схемы питания, чтобы обеспечить стабильную работу устройства.
• Избегайте экстремальных температурных условий и гарантируйте подходящий режим эксплуатации.

Основные технические характеристики

• Тип: Буфер развязывания тактовых сигналов (Fanout Buffer), Мультиплексор
• Количество цепей: 1
• Соотношение входов/выходов: 2:12
• Дифференциальные входы/выходы: Да/Да
• Максимальная частота: 2 ГГц
• Напряжение питания: 2.375 В - 3.6 В
• Рабочая температура: от -40°C до 85°C
• Монтажный тип: Поверхностный монтаж (SMD)
• Корпус: 40-VFQFN (6x6 мм)

Возможные аналоги

• CDCLVP1212RGZT от Texas Instruments: аналогичная модель с другим типом корпуса
• ICS854S058AKILF от Renesas: похожий тактовый буфер с другими характеристиками
• ADCLK846BCPZ от Analog Devices: альтернативное решение с высокой пропускной способностью

CDCLVP1212RHAR обеспечивает высокую производительность и гибкость в распределении тактовых сигналов, делая его отличным решением для современных высокоскоростных систем.
