CDCLVD2106EVM

CDCLVD2106EVM от Texas Instruments

Общее описание

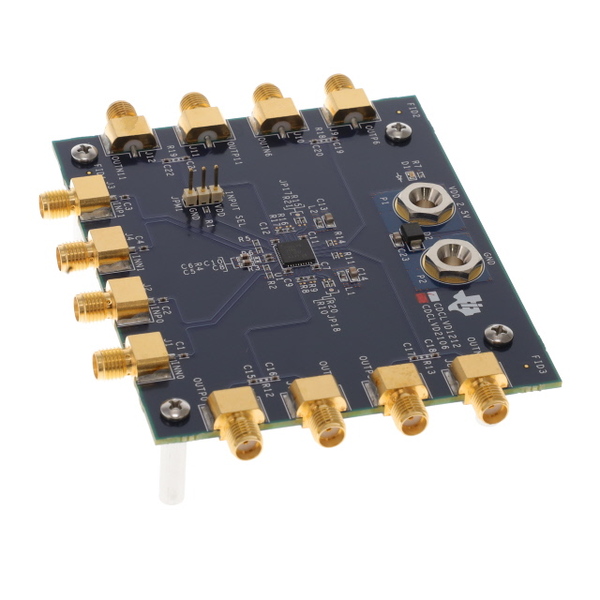

CDCLVD2106EVM — это оценочная плата, предназначенная для тестирования и оценки производительности часового буфера CDCLVD2106 от Texas Instruments. Этот буфер обеспечивает высокий уровень стабильности и надежности при распределении тактовых сигналов, что делает его идеальным для приложений, требующих низкого джиттера.

Преимущества

• Высокая точность: Обладает низким джиттером, что обеспечивает стабильную и надежную работу в приложениях, требующих высокой точности.
• Гибкость: Поддерживает до 12 выходов LVDS, оценочная плата поддерживает до 4 выходов LVDS.
• Простота использования: Предварительно настроена для быстрой оценки, что упрощает процесс тестирования и разработки.

Недостатки

• Стоимость: Может быть выше по сравнению с другими решениями для распределения тактовых сигналов.
• Требует дополнительных компонентов: Для полной оценки и использования могут потребоваться дополнительные компоненты и оборудование.

Типовое использование

• Телекоммуникации: Используется в оборудовании для передачи данных и сетевых устройствах.
• Цифровые системы: Подходит для серверов, рабочих станций и других систем, требующих точного распределения тактовых сигналов.
• Промышленные устройства: Применяется в автоматизированных системах и другой промышленной электронике, где важна стабильность тактовых сигналов.

Рекомендации по применению

• Питание: Обеспечьте стабильное питание с низким уровнем шума для минимизации влияния на производительность буфера.
• Заземление: Используйте хорошее заземление для минимизации помех.
• Тестирование: Рекомендуется провести комплексное тестирование в условиях, близких к реальным рабочим условиям.

Основные технические характеристики

• Входные сигналы: До 2 входов LVDS
• Выходные сигналы: До 12 выходов LVDS (оценочная плата поддерживает до 4 выходов)
• Питание: 3.3 В
• Диапазон рабочих температур: -40°C до 85°C
• Низкий джиттер: <200 фс (типичный)
• Корпус компонента: VQFN (32)

Возможные аналоги

• CDCLVD1208: Поддерживает до 8 выходов LVDS, также от Texas Instruments.
• ADCLK905: Продукт от Analog Devices, аналогичным образом предназначен для распределения тактовых сигналов с низким джиттером.

Использование CDCLVD2106EVM позволяет инженерам эффективно и точно оценивать производительность CDCLVD2106 и сэкономить время на разработку высококачественных систем.
