CDCLVD1213RGTT

CDCLVD1213RGTT от Texas Instruments

Общее описание

CDCLVD1213 - это высокоэффективный фан-аут буфер и делитель, разработанный компанией Texas Instruments. Этот компонент обеспечивает распределение синхросигнала (clock) и деление частоты, что идеально подходит для широкого спектра применений, требующих минимизации джиттера и обеспечения высокой точности.

Преимущества

• Высокая частотная стабильность: Поддерживает рабочие частоты до 800 МГц, что позволяет использовать его в высокоскоростных приложениях.
• Широкий температурный диапазон: Рабочая температура от -40°C до +85°C позволяет использовать компонент в экстремальных условиях.
• Универсальность: Поддержка различных типов входных (CML, LVDS, LVPECL) и выходных (LVDS) сигналов.

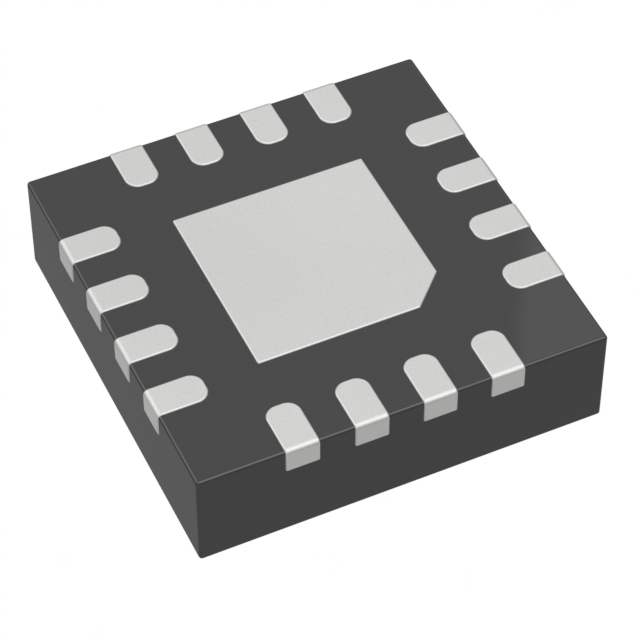

• Компактный корпус: Компактный корпус 16-VQFN (3x3 мм) позволяет легко интегрировать компонент в размеры современных печатных плат.

Недостатки

• Необходима точная регулировка напряжения питания: Voltage - Supply диапазон относительно узкий (2.375V ~ 2.625V), что требует тщательного выбора источника питания.

Типовое использование

• Телекоммуникации: Используется в сетевом оборудовании для распределения и деления высокочастотных сигналов.
• Компьютерные системы: Применяется в материнских платах, графических картах и других компонентах для синхронизации системных тактовых частот.
• Измерительные приборы и оборудование: Подходит для высокоточных измерительных приборов, требующих минимального джиттера и точной синхронизации.

Рекомендации по применению

• Используйте подходящие пассивные компоненты: Для достижения минимального уровня джиттера рекомендуется использовать высококачественные резисторы и конденсаторы.
• Тщательно подберите источник питания: Убедитесь, что ваш источник питания соответствует указанному диапазону напряжений для обеспечения стабильной работы.
• Следите за тепловыделением: Обеспечьте адекватное охлаждение, особенно при работе в верхнем диапазоне температур.

Основные технические характеристики

• Тип: Фан-аут буфер, делитель
• Частотный диапазон: До 800 МГц
• Входной сигнал: CML, LVDS, LVPECL
• Выходной сигнал: LVDS
• Напряжение питания: 2.375V ~ 2.625V
• Рабочая температура: -40°C ~ +85°C
• Корпус: 16-VQFN (3x3 мм)

Возможные аналоги

• CDCLVD2108: 1:8 дифференциальный LVDS фан-аут буфер от Texas Instruments.
• SI5330: Высокопроизводительный, маложиттерный буфер от Silicon Labs.
• MC100LVEP111: 1:10 дифференциальный LVPECL/PECL вентиль от ON Semiconductor.

Мы надеемся, что данное описание поможет вам в выборе подходящего компонента для ваших задач!
