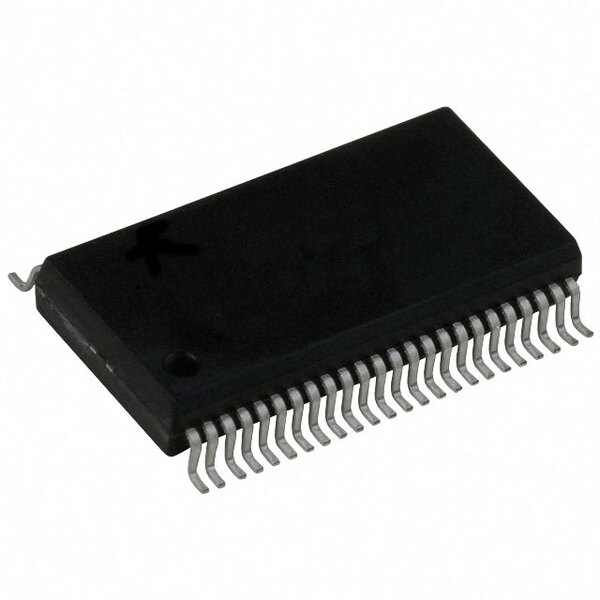

CDC516DGGR

2 928,00 ₽
Количество: в наличии (удаленный склад)
  • Точный срок поставки и актуальная стоимость будут указаны после размещения заказа
  • На сайте представлен не весь ассортимент, оставляйте заявку

Описание

Описание компонента: CDC516DGGR от Texas Instruments

Общее описание

Микросхема CDC516DGGR представляет собой драйвер тактового сигнала с фазовой автоподстройкой частоты (PLL), разработанный компанией Texas Instruments. Этот компонент предназначен для высокоскоростных схем синхронизации и генерации частоты. Он позволяет умножать и делить частоту входного сигнала, обеспечивая согласованность и стабильность выходных тактовых сигналов.

Преимущества

  • Высокая частота работы: поддержка частот до 125 МГц.
  • Изменяемое умножение и деление: возможности PLL позволяют достигать различных выходных частот.
  • Множество выходных каналов: соотношение входных и выходных каналов 1:16, что увеличивает гибкость использования.
  • Высокая стабильность и точность: обеспечивает уникальную стабильность тактовых сигналов.

Недостатки

  • Ограниченный температурный диапазон: работа при температурах от 0°C до 70°C может ограничить применение в экстремальных условиях.
  • Невозможность работы с дифференциальными сигналами: подходит только для однократной обработки сигналов типа LVTTL.

Типовое использование

  • Компьютерные системы: применение в системах синхронизации материнских плат.
  • Цифровые коммуникации: генерация и синхронизация тактовых импульсов в телекоммуникациях и сетевых устройствах.
  • Мультимедийные системы: использование в аудио и видео оборудовании для стабильной синхронизации.

Рекомендации по применению

  • Питание: использование стабильного питания в диапазоне от 3V до 3.6V.
  • Установка: компонент предназначен для монтажа на поверхность (SMD) в корпусе TSSOP-48.
  • Защита: рекомендуется устранять электростатические разряды (ESD) и неизвестные колебания для увеличения срока службы устройства.

Основные технические характеристики

  • Тип: PLL драйвер тактовых сигналов
  • Поддержка PLL: Да, с возможностью обхода
  • Входной сигнал: LVTTL
  • Выходной сигнал: LVTTL
  • Число контуров: 1
  • Соотношение вход/выход: 1:16
  • Максимальная частота: 125 МГц
  • Питание: 3V ~ 3.6V
  • Температурный диапазон: 0°C ~ 70°C
  • Корпус: 48-TSSOP (6,10 мм ширина)

Возможные аналоги

  • CDCM61001: аналог от Texas Instruments с улучшенными характеристиками.
  • ICS874003AGILFT: PLL драйвер от IDT (Renesas), подходящий для схожих применений.

Этот универсальный драйвер тактового сигнала может быть полезен для широкого спектра электронных устройств, требующих надежной синхронизации.
