CDC391D

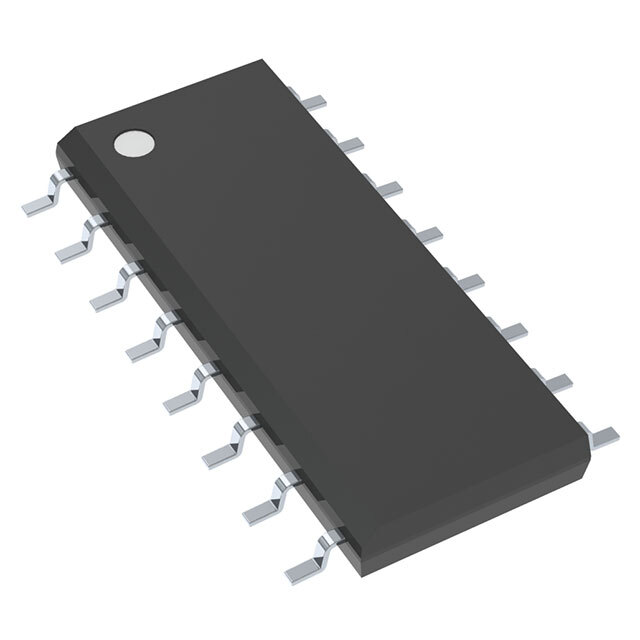

CDC391D от Texas Instruments

Общее описание

CDC391D – это высокопроизводительный буфер и распределительное устройство тактовых сигналов от Texas Instruments. Этот компонент предназначен для преобразования и распределения тактовых сигналов с одной входной линии на шесть выходных. Он функционирует на частоте до 100 МГц и поставляется в компактном корпусе SOIC-16.

Преимущества

• Высокая частота работы: Обеспечивает стабильную работу на частоте до 100 МГц.
• Многократный вывод: Преобразует один входной сигнал в шесть выходных.
• Компактный корпус: Корпус типоразмера SOIC-16 упрощает монтаж и экономит пространство на плате.

Недостатки

• Ограниченный диапазон напряжения питания: Работает при напряжении от 4.75В до 5.25В, что может требовать дополнительных регулировочных схем.
• Относительно низкая максимальная частота: Существуют решения с более высокими максимальными частотами.

Типовое использование

• Системы синхронизации: Используется в схемах, требующих распределения точных тактовых сигналов между несколькими компонентами.
• Компьютерные системы: Идеально подходит для применения в серверных материнских платах и рабочих станциях.
• Телекоммуникации: Используется в телекоммуникационной аппаратуре для обеспечения синхронизации.

Рекомендации по применению

• Убедитесь в наличии подходящего источника питания с напряжением в пределах 4.75В – 5.25В.
• Для улучшения стабильности работы предусмотрите фильтры для питания и дегликационные конденсаторы рядом с выводами источника питания.
• Обеспечьте хорошее заземление и минимизируйте шум при разводке печатной платы, особенно при высоких частотах.

Основные технические характеристики

• Количество каналов: 1
• Отношение входа к выходу: 1:6
• Дифференциальные вход/выход: Нет
• Тип входа: TTL
• Тип выхода: TTL
• Максимальная частота: 100 МГц
• Напряжение питания: 4.75В ~ 5.25В
• Рабочая температура: -40°C ~ 85°C
• Тип монтажа: Поверхностный монтаж
• Корпус: SOIC-16 (ширина 3.90мм)

Возможные аналоги

• MC100EP29DTR2G от onsemi: буфер синхронизации с похожими характеристиками.
• IDT5V49EE906NLGI от Integrated Device Technology (IDT): распределитель тактовых сигналов с более высокой частотой.

Заключение

CDC391D от Texas Instruments – это надежное решение для распределения тактовых сигналов в широком спектре приложений, включая системы синхронизации и телекоммуникации. Его компактные размеры и стабильная работа на частотах до 100 МГц делают его отличным выбором для современных схем.
