CDC351DW

CDC351DW от Texas Instruments

Общее описание

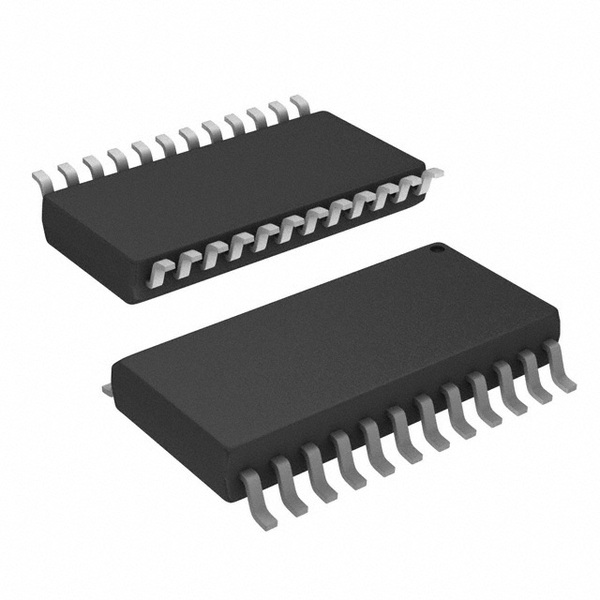

CDC351DW – это интегральная схема распределения тактовых импульсов, часто используемая для управления синхронизацией в различных электронных устройствах. Она представляет собой буфер тактовых сигналов с соотношением входов и выходов 1:10, работающий на частоте до 100 МГц. Этот компонент поставляется в компактном корпусе SOIC-24.

Преимущества

• Высокая частота: Поддержка работы на частоте до 100 МГц.
• Широкий температурный диапазон: Изначально рассчитан на работу в температурном диапазоне от 0°C до 70°C.
• Компактность: Корпус SOIC-24 (0.295", 7.50 мм шириной) подходит для поверхностного монтажа, что экономит пространство на печатной плате.
• Различные выходные сигналы: Поддержка выходов LVTTL и TRI-State, что обеспечивает гибкость в управлении.

Недостатки

• Ограниченный диапазон температур: Работоспособность обеспечивается в диапазоне от 0°C до 70°C, что может быть недостаточно для промышленных или экстремальных условий.
• Только LVTTL входы: Компонент работает исключительно с входами уровня LVTTL, что может ограничить совместимость с другими логическими уровнями.

Типовое использование

• Компьютерная техника: В платах системных блоков для синхронизации различных процессов.
• Телекоммуникации: В устройствах связи для управления временными интервалами данных.
• Промышленная автоматика: Для синхронизации операций на производственных конвейерах.

Рекомендации по применению

• Проверка условий эксплуатации: Убедитесь, что температурные и электрические характеристики компонента соответствуют условиям вашей системы.
• Монтаж и пайка: Используйте стандартные процедуры поверхностного монтажа для установки этого компонента на печатную плату.
• Схемное проектирование: Обеспечьте правильное подключение линии подачи питания и заземления для минимизации шумов и максимальной производительности.

Основные технические характеристики

• Дифференциальные входы: Нет
• Дифференциальные выходы: Нет
• Вход: LVTTL
• Выход: LVTTL, TRI-State
• Максимальная частота: 100 МГц
• Напряжение питания: 3V ~ 3.6V
• Рабочая температура: 0°C ~ 70°C
• Тип корпуса: SOIC-24 (0.295", 7.50 мм шириной)

Возможные аналоги:

• IDT ICS8305BGI: Аналогичный буфер тактовых сигналов с похожими характеристиками.
• ON Semiconductor NB3H63143G: Альтернативный компонент от другого производителя с совместимыми функциями.
• Analog Devices AD9510: Представляет собой альтернативный компонент с немного другими характеристиками работы.

Заключение

CDC351DW от Texas Instruments – это надежный и эффективный буфер тактовых сигналов, подходящий для широкого спектра применений. Несмотря на некоторые ограничения в диапазоне температур, он обеспечивает высокую производительность и простоту использования в различных электронных схемах.
