CDC337DW

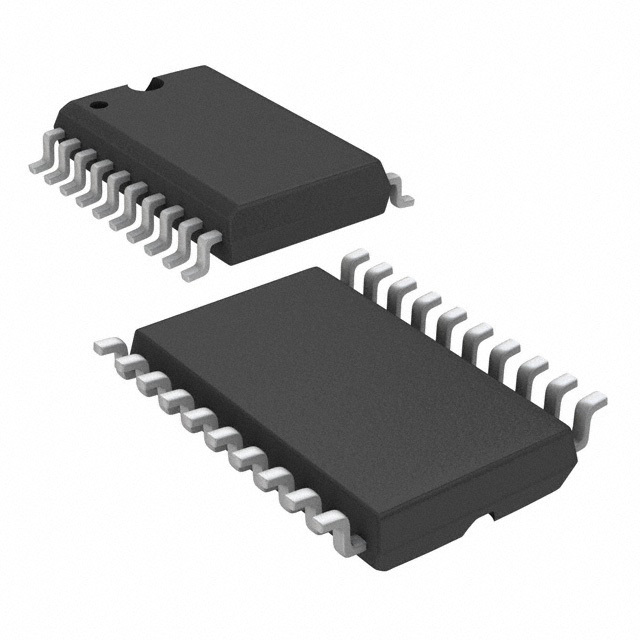

Описание CDC337DW от Texas Instruments

Общее описание

CDC337DW - это высокопроизводительный тактовый буфер Texas Instruments, предназначенный для распределения тактового сигнала с минимальными искажениями. Этот чип обеспечивает фан-аут 1:8, что позволяет одному входному сигналу одновременно управлять несколькими устройствами. Он идеально подходит для приложений, требующих точного и стабильного распространения тактового сигнала.

Преимущества

• Высокая производительность и минимальные искажения сигнала.
• Поддержка выходной частоты до 80 МГц.
• Широкий диапазон рабочих температур: от -40°C до +85°C.
• Компактный корпус SOIC-20 для поверхностного монтажа.

Недостатки

• Рабочее напряжение ограничено диапазоном 4.75V ~ 5.25V.
• Требуется тщательное проектирование печатной платы для минимизации шума и перекрестных помех.

Типовое использование

• Распределение тактового сигнала в компьютерных системах.
• Телекоммуникационные устройства.
• Промышленное оборудование.
• Усилители сигнала в системах измерений и контроля.

Рекомендации по применению

• Обеспечьте стабильное питание в пределах 4.75V ~ 5.25V.
• Используйте качественные конденсаторы для фильтрации питания.
• Рассмотрите применение термальных отводов для улучшения теплового управления.
• Следите за правильным маршрутизацией сигналов в печатной плате для минимизации перекрестных помех.

Основные технические характеристики

• Тип: Тактовый буфер (Fanout Buffer)
• Количество схем: 1
• Соотношение входов:выходов: 1:8
• Дифференциальный вход/выход: Нет/Нет
• Вход: TTL
• Выход: CMOS
• Макс. частота: 80 МГц
• Напряжение питания: 4.75V ~ 5.25V
• Рабочая температура: -40°C ~ 85°C
• Тип монтажа: Поверхностный монтаж (SMD)
• Корпус: 20-SOIC (0.295", 7.50 мм ширина)
• Пакет поставщика: 20-SOIC

Возможные аналоги

• MC100EL16 от ON Semiconductor
• CY2308SXC-1HT от Cypress Semiconductor
• ICL8038CCPA от Intersil
