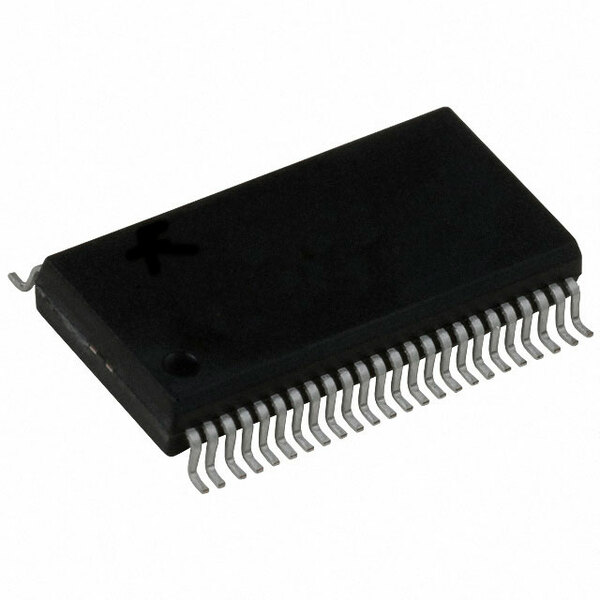

CDC2516DGGR от Texas Instruments

Общее описание

CDC2516DGGR - это программируемый интегральный драйвер с фазовой автоподстройкой частоты (PLL), разработанный Texas Instruments. Данный PLL драйвер ориентирован на генерацию и распределение тактовых сигналов с точным временем и высокой частотой. Он имеет один вход и шестнадцать выходов с поддержкой частоты до 125 МГц.

Преимущества

• Высокая частота: Поддержка частоты до 125 МГц позволяет использовать CDC2516DGGR в высокоскоростных приложениях.
• Широкий диапазон напряжения питания: Поддержка напряжения питания от 3 В до 3.6 В.
• Высокое количество выходов: Один вход и шестнадцать выходов позволяют эффективно распределять тактовый сигнал.

Недостатки

• Ограниченный температурный диапазон: Рабочий температурный диапазон от 0°C до 70°C может быть недостаточен для некоторых промышленных приложений.

Типовое использование

• Компьютерные системы: Синхронизация различных компонентов материнских плат.
• Цифровая связь: Управление и распределение тактовых сигналов в телекоммуникационных и других цифровых системах.
• Интерфейсы памяти: Организация синхронизации для оперативной памяти и других типов памяти.

Рекомендации по применению

• Убедитесь, что питание подается в пределах допустимого диапазона (3 В ~ 3.6 В).
• Рекомендуется использовать качественные конденсаторы для фильтрации питания и подавления шумов.
• Соблюдайте требования к монтажу и пайке для поверхностного монтажа.

Основные технические характеристики

• Тип: PLL Clock Driver
• PLL: Да, с возможностью обхода
• Вход: LVTTL
• Выход: LVTTL
• Количество схем: 1
• Соотношение вход/выход: 1:16
• Частота, макс.: 125 МГц
• Напряжение питания: 3 В ~ 3.6 В
• Рабочая температура: 0°C ~ 70°C
• Монтаж: Поверхностный монтаж
• Корпус: 48-TSSOP (6.1 мм ширина)

Возможные аналоги

• CDC2510DGGR от Texas Instruments: Близкий аналог с похожими характеристиками и функциональностью.
• ICS874003AGILF от Renesas: Альтернативный PLL драйвер с высокой частотой и количеством выходов.
