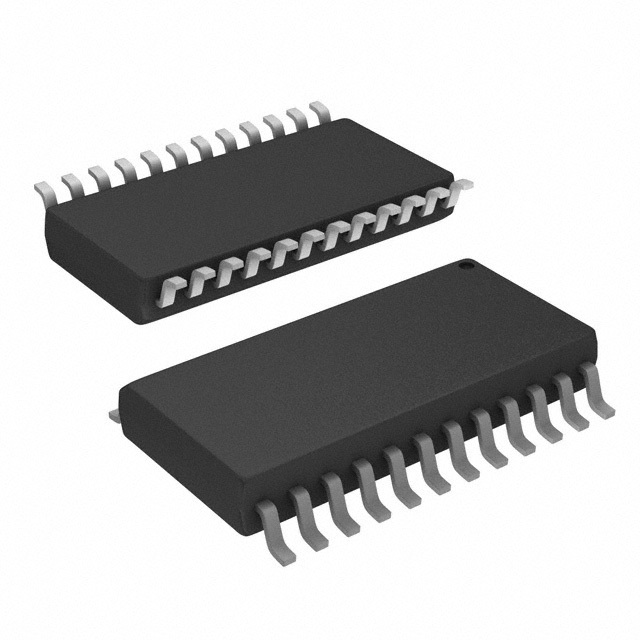

CDC2351DW
Описание
Описание для CDC2351DW от Texas Instruments
CDC2351DW – это интегрированная схема буфера тактового сигнала от компании Texas Instruments. Данный буфер позволяет распределять один входной тактовый сигнал на 10 выходов, что делает его полезным в различных приложениях, где требуется синхронизация множества компонентов с высоким уровнем стабильности.
Общее описание
CDC2351DW представляет собой высококачественный буфер тактового сигнала с соотношением входа к выходу 1:10 и максимальной рабочей частотой до 100 МГц. Устройство идеально подходит для использования в системах, где нужно распределить один тактовый сигнал на несколько частей схемы.
Преимущества
- Высокая частота работы: Поддержка частот до 100 МГц.
- Множество выходов: Один входной сигнал может быть распределен на 10 выходных каналов.
- Минимальные задержки сигнала: Обеспечивает низкие задержки и высокую точность передачи сигнала.
- Компактные размеры: Корпус в 24-контактном SOIC, удобный для монтажа на печатные платы (SMD).
Недостатки
- Ограниченный диапазон напряжений питания: Рабочее напряжение ограничено диапазоном от 3V до 3.6V.
- Температурные ограничения: Допустимый диапазон рабочих температур от 0°C до 70°C.
Типовое использование
- Распределение тактовых сигналов в вычислительных системах.
- Приложения в сетевых устройствах для синхронизации.
- Видеоустройства и системы, где требуется точное многофазное распределение сигнала.
Рекомендации по применению
При проектировании схем с использованием CDC2351DW, следует учитывать:
- Адекватное электропитание: Убедитесь, что напряжение питания составляет от 3V до 3.6V.
- Термооптимизация: Используйте устройство в пределах рекомендованного температурного диапазона (0°C до 70°C).
- Декуплирование: Поставьте конденсаторы декуплирования на платы вблизи выводов питания для минимизации шумов.
Основные технические характеристики
| Характеристика | Значение |
|---|---|
| Тип | Fanout Buffer (Distribution) |
| Количество цепей | 1 |
| Соотношение вход:выход | 1:10 |
| Диапазон входных напряжений | LVTTL |
| Диапазон выходных напряжений | LVTTL |
| Частота (макс) | 100 МГц |
| Напряжение питания | 3V ~ 3.6V |
| Рабочий температурный диапазон | 0°C ~ 70°C |
| Тип монтажа | Surface Mount |
| Корпус | 24-SOIC (0.295", 7.50mm Width) |
| Устройство-поставщик корпуса | 24-SOIC |
Возможные аналоги
- CDC2510 от Texas Instruments – с похожими характеристиками и функциональностью.
- ICS570 от Renesas – другой буфер тактового сигнала с аналогичными спецификациями.
Буфер тактового сигнала CDC2351DW от Texas Instruments – это надёжный выбор для распределения тактовых сигналов в любой сложной электронной системе.
Описание товара
- Datasheet [2]: Перейти
