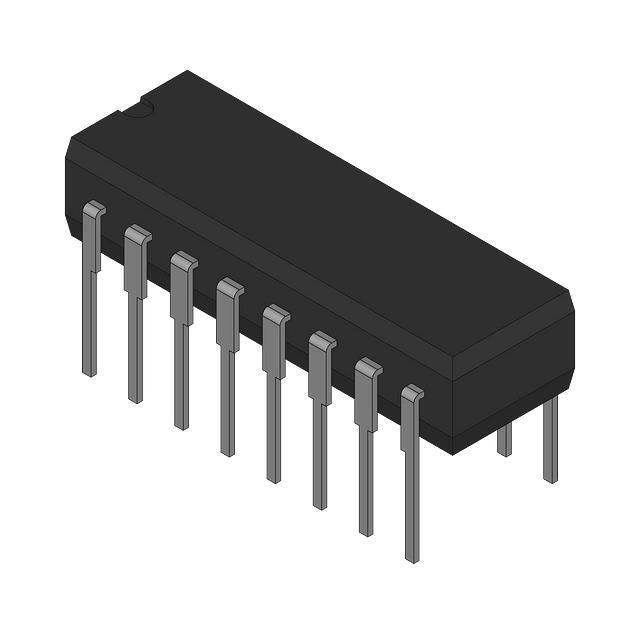

CD54HCT367F3A

4 164,00 ₽
Количество: в наличии (удаленный склад)
  • Точный срок поставки и актуальная стоимость будут указаны после размещения заказа
  • На сайте представлен не весь ассортимент, оставляйте заявку


Описание

CD54HCT367F3A от Texas Instruments

Общее описание

CD54HCT367F3A — это шестиканальный буфер с тремя состояниями выхода, предназначенный для использования в высокоскоростных цифровых схемах. Благодаря своей совместимости с различными уровнями напряжения и высокой скорости работы, он широко используется в различных приложениях цифровой электроники.

Преимущества

  • Высокоскоростная работа: Обеспечивает быструю передачу сигналов вследствие малых времен задержки.
  • Совместимость с TTL: Интегральная схема может быть использована в схемах с TTL логикой.
  • Трехсостояние выходов: Возможность использования многоточечных конфигураций благодаря наличию режимов высокого импеданса.
  • Широкий диапазон рабочих температур: От -55°C до +125°C, что делает ее пригодной для использования в суровых условиях эксплуатации.

Недостатки

  • Высокая чувствительность к статике: Требуется осторожность при обращении, чтобы избежать повреждения от электростатического разряда (ЕСD).
  • Энергопотребление: Работает от напряжений в диапазоне от 4.5В до 5.5В, что может не подходить для всех типов батарейных применений.

Типовое использование

  • Управление данными в системах: Применяется в цифровых схемах для передачи данных между различными узлами с высокой скоростью.
  • Буферизация сигналов: Используется для стабилизации и усиления цифровых сигналов в сложных системах.
  • Мультиплексирование: Идеален для использования в системах с многоточечными линиями передачи данных.

Рекомендации по применению

  • Предохранение от ESD: Используйте антипластиковые маты и заземление при работе с компонентом для предотвращения повреждения от электростатики.
  • Декуплирование питания: Рекомендуется использовать конденсаторы для фильтрации питания, чтобы уменьшить шум.
  • Корректное назначение выводов: Обратите внимание на правильное подключение выводов Vcc и GND для обеспечения правильной работы схемы.

Основные технические характеристики

  • Рабочее напряжение: 4.5В - 5.5В
  • Температурный диапазон: -55°C до +125°C
  • Разводка корпуса: 16 выводов в керамическом корпусе DIP (CerDIP)
  • Конфигурация входов: 6 буферных канала с трёхсоставным выходом
  • Скорость передачи данных: Высокоскоростная логика с низким уровнем задержки

Возможные аналоги

  • SN74HC367N: Шестиканальный буфер с похожими характеристиками от Texas Instruments
  • 74HC367D: Логическое устройство от Nexperia аналогичной функции
  • MC74HC367ADG: От ON Semiconductor с схожими параметрами

Сопоставление аналогов позволяет выбрать наилучший вариант для конкретного применения, обеспечивая оптимальную работу вашей схемы.

Это описание охватывает основные аспекты компонента CD54HCT367F3A, помогая выбрать правильное решение для вашего проекта.
