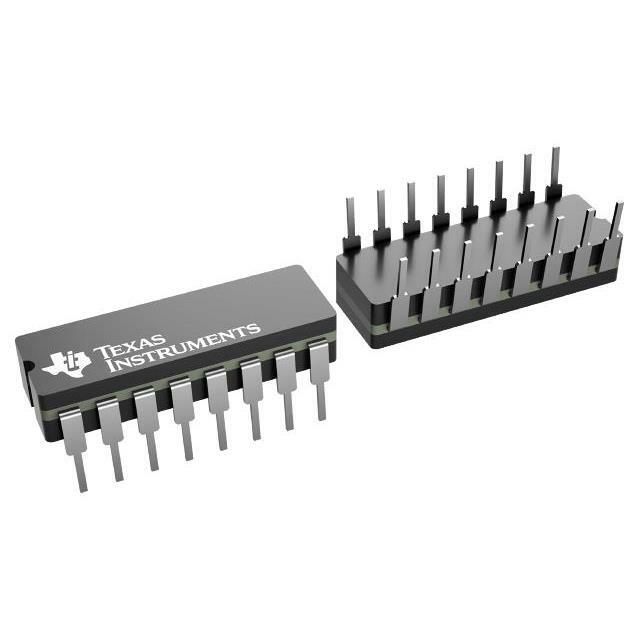

CD54HC221F3A

Описание CD54HC221F3A от Texas Instruments

Общее описание

CD54HC221F3A - это высокоскоростной КМОП логический одновибратор (моностабильный мультивибратор) от Texas Instruments. Компонент включает два независимых одновибратора, каждый из которых имеет возможность генерации одиночного импульса фиксированной длительности в ответ на входной триггерный сигнал. Оба канала также оснащены триггером Шмитта для улучшенной устойчивости к шуму.

Преимущества

• Высокая скорость работы: Время задержки обратного хода составляет всего 18 нс.
• Широкий диапазон напряжений питания: Поддерживает диапазон от 2 В до 6 В.
• Широкий температурный диапазон: Операционная температура охватывает от -55°C до 125°C.
• Устойчивость к шуму: Входные триггеры Шмитта обеспечивают лучшую устойчивость в условиях шумовых помех.

Недостатки

• Через отверстие: Компонент монтируется через отверстия, что может быть неудобно для современной поверхностной пайки (SMD).

Типовое использование

• Генерация точных временных интервалов
• Формирование сигналов с фиксированной длительностью
• Дебаунсинг кнопок и переключателей
• Времязадающие цепи

Рекомендации по применению

• Используйте байпасные конденсаторы на выводах питания для снижения электромагнитных помех и повышения стабильности.
• Соблюдайте соответствующие требования к распиновке и монтажу, чтобы избежать механических повреждений.

Основные технические характеристики

• Тип логики: Моностабильный
• Количество независимых каналов: 2
• Триггер Шмитта на входе: Да
• Время задержки: 18 нс
• Ток на выходе (высокий/низкий): 5.2 мА / 5.2 мА
• Напряжение питания: 2 В ~ 6 В
• Рабочая температура: -55°C ~ 125°C
• Тип монтажа: Через отверстие
• Корпус: 16-CDIP (0.300", 7.62 мм)

Аналоги

• SN74HC221
• CD74AC221
• MC14538B

Примечание

Компонент идеально подходит для применений, где требуется высокоскоростная генерация временных интервалов с высокой стабильностью и низким энергопотреблением.
