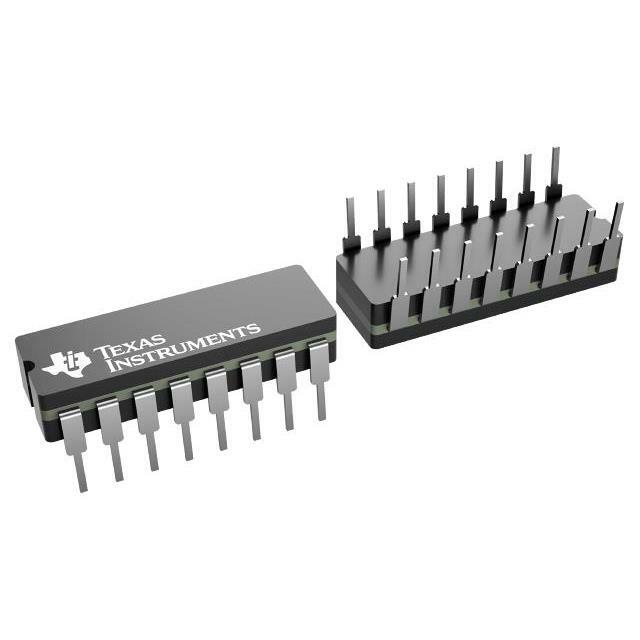

CD4511BF от Texas Instruments

Общее описание

CD4511BF — интегральная микросхема от Texas Instruments, предназначенная для управления 7-сегментными светодиодными (LED) индикаторами. Эта микросхема представляет собой драйвер 7-сегментного дисплея с функцией защелки, который преобразует двоичное значение, закодированное в виде двоично-десятичного кода (BCD), в соответствующее отображение на 7-сегментном индикаторе.

Преимущества

• Универсальность: Поддерживает широкое напряжение питания от 3V до 18V.
• Энергоэффективность: Низкий потребляемый ток — всего 40 нА при отсутствии нагрузки.
• Широкий диапазон рабочих температур: Микросхема может работать в экстремальных температурных условиях от -55°C до 125°C.
• Надежность: Сверхнизкий ток утечки и защита от перегрузок.

Недостатки

• Ограниченная функциональность: Поддерживает только 7-сегментные дисплеи.
• Черезвыводной монтаж (DIP): Может быть сложнее в использовании по сравнению с поверхностным монтажом (SMT) в современных компактных устройствах.

Типовое использование

• Индикация числовой информации: Широко используется в устройствах, где необходимо отображать числовую информацию, таких как цифровые часы, вольтметры, амперметры и прочие измерительные приборы.
• Домашняя электроника: Применяется в бытовых устройствах, таких как микроволновые печи, стиральные машины и другое оборудование с цифровыми индикаторами.

Рекомендации по применению

• Подсоединение к 7-сегментным дисплеям: Внимательно подбирайте совместимые светодиодные дисплеи для обеспечения корректного отображения информации.
• Защита от помех: Используйте конденсаторы и фильтры для стабилизации питания и устранения возможных внешних помех.
• Перегрев: Для цепей, работающих в условиях значительных токов, убедитесь в достаточном охлаждении.

Основные технические характеристики

• Тип дисплея: LED
• Конфигурация: 7 сегментов
• Интерфейс: BCD (двоично-десятичный код)
• Ток потребления: 40 нА (в отсутствии нагрузки)
• Напряжение питания: 3V ~ 18V
• Рабочая температура: -55°C ~ 125°C
• Тип монтажа: Черезвыводной (DIP)
• Корпус: 16-CDIP (0.300", 7.62 мм)
• Управляющий пакет устройства: 16-CDIP

Возможные аналоги

• MC14511BCP от ON Semiconductor: Аналогичная микросхема с поддержкой аналогичных функций.
• SN74LS47N от Texas Instruments: Драйвер для 7-сегментных дисплеев с активным низким уровнем.

CD4511BF от Texas Instruments — надежное и гибкое решение для управления 7-сегментными LED индикаторами, подходящее для широкого спектра применений в различных устройствах.
