CC3235SF12RGKR

Описание для CC3235SF12RGKR от Texas Instruments

Общее описание: CC3235SF12RGKR — это усовершенствованный интегральный модуль от Texas Instruments, сочетающий в себе радиопередатчик (TxRx) и микроконтроллер (MCU) с поддержкой WiFi. Он предназначен для работы в диапазонах 2.412GHz ~ 2.472GHz и 5.18GHz ~ 5.825GHz, поддерживая стандарты 802.11a/b/g/n. CC3235SF12RGKR подходит для реализации IoT-устройств, обеспечивая высокую гибкость и мощность при низком энергопотреблении.

Преимущества:

• Интеграция TxRx и MCU: Сокращает количество компонентов и упрощает разработку.
• Совместимость с WiFi: Поддержка популярных стандартов WiFi для надежной связи.
• Высокие скорости передачи данных: Максимальная скорость до 54 Мбит/с.
• Множество интерфейсов: Поддержка ADC, I2C, I2S, PWM, JTAG, SPI, UART позволяет подключать широкий спектр периферийных устройств.

Недостатки:

• Высокие энергопотребление при передаче: Ток на уровне 272 мА при передаче данных.
• Необходимость дополнительного охлаждения: При максимальных нагрузках может потребоваться обеспечить отведение тепла.

Типовое использование:

• Разработка устройств Интернета вещей (IoT).
• Интеллектуальные домашние устройства.
• Устройства промышленной автоматизации.
• Умные датчики и системы мониторинга.

Рекомендации по применению:

• Электропитание: Задача модуля требует стабильного напряжения питания в диапазоне 2.1V ~ 3.6V.
• Проектирование печатных плат (PCB): Используйте 64-контактный корпус VQFN с защищенной подложкой для монтажа на поверхность. Учитывайте тепловое управление и оптимизацию посадочного места.
• Программирование: Встроенная память (1MB Flash, 256kB RAM) делает модуль гибким для программирования и обновления прошивки. Поддержка популярных интерфейсов сериализации облегчает разработку ПО.

Основные технические характеристики:

• Тип: TxRx + MCU
• RF Семейство/Стандарт: WiFi
• Протоколы: 802.11a/b/g/n
• Модуляция: CCK, DSSS, OFDM
• Частота: 2.412GHz ~ 2.472GHz, 5.18GHz ~ 5.825GHz
• Скорость передачи данных (макс): 54 Мбит/с
• Выходная мощность: 18.3 dBm
• Чувствительность: -96 dBm
• Память: 1 MB Flash, 256 kB RAM
• Сериальные интерфейсы: ADC, I2C, I2S, PWM, JTAG, SPI, UART
• GPIO: 21
• Напряжение питания: 2.1V ~ 3.6V
• Потребляемый ток (приём): 59 мА
• Потребляемый ток (передача): 272 мА
• Рабочая температура: -40°C ~ 85°C
• Тип монтажа: Surface Mount

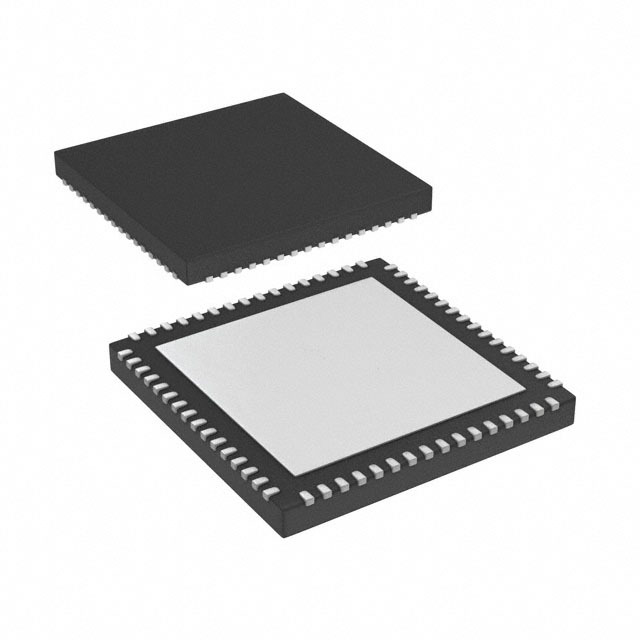

• Корпус: 64-VQFN (9x9 мм)

Возможные аналоги:

• ESP8266 от Espressif: Можно рассмотреть для менее требовательных приложений.
• CC3220SF от Texas Instruments: Похожий модуль с немного другими возможностями памяти и интерфейсов.
• CYW43364 от Cypress: Альтернативный модуль с похожими характеристиками связи.

Заключение

CC3235SF12RGKR от Texas Instruments — это мощное решение для разработчиков, стремящихся интегрировать WiFi функционал в свои устройства с минимальными усилиями. Благодаря наличию встроенного микроконтроллера и множеству поддерживаемых интерфейсов, модуль обеспечивает высокий уровень гибкости и производительности.
