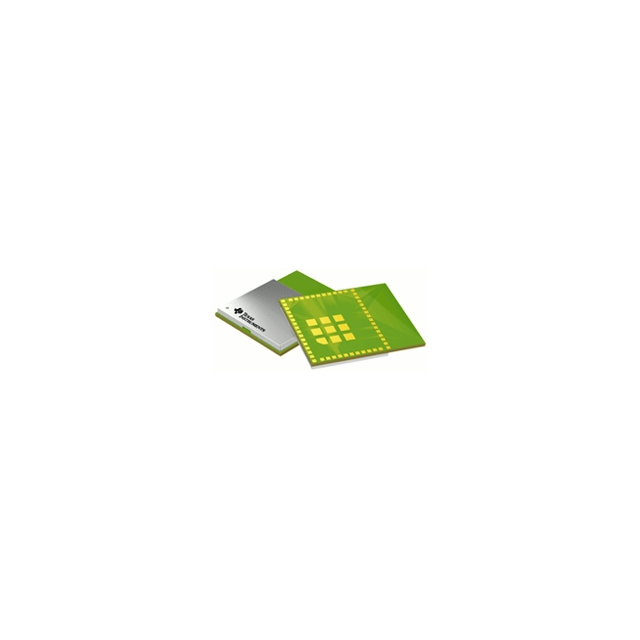

CC3235MODASF12MONR от Texas Instruments

Общее описание

CC3235MODASF12MONR — это мощный Wi-Fi и интернет-решение от компании Texas Instruments, интегрированное в компактный SMD-модуль формата System-on-Chip (SoC). Данный модуль поддерживает стандарты WiFi 802.11 a/b/g/n и предназначен для разработки высокопроизводительных беспроводных приложений с простотой интеграции и минимальным временем на разработку.

Преимущества

• Встроенный микроконтроллер: Двухъядерная архитектура с наличием сети и приложения на отдельных ядрах для высокоэффективного использования ресурсов.
• Большой набор периферии: Интеграция разнообразных интерфейсов, таких как I2C, SPI, UART, GPIO и другие.
• Высокий уровень безопасности: Поддержка современных протоколов шифрования и безопасность сети обеспечивают надежную передачу данных.
• Гибкость питания: Широкий диапазон напряжения питания от 2.3V до 3.6V.

Недостатки

• Энергопотребление: При передаче данных энергопотребление может достигать высоких значений, что требует внимательного подхода к проектированию схемы питания.
• Стоимость: Относительно высокая стоимость по сравнению с некоторыми альтернативами.

Типовое использование

• Умные дома: Управление освещением, HVAC-системами, системами безопасности.
• Промышленные IoT: Мониторинг и управление производственными процессами, контроль состояния оборудования.
• Потребительская электроника: Бытовые приборы, умные игрушки, устройства для фитнеса и здоровья.

Рекомендации по применению

• Обеспечить соответствие рекомендуемым условиям эксплуатации, особенно касательно питания и температуры.
• Использовать интегрированный трассировочный антенны для упрощения проектирования печатных плат.
• Следовать рекомендациям по разводке от производителя для оптимизации производительности антенны и минимизации электромагнитных помех.

Основные технические характеристики

• Частотный диапазон: 2.412 ГГц – 2.472 ГГц и 5.18 ГГц – 5.825 ГГц
• Выходная мощность: 16.3 дБм
• Чувствительность приёмника: -94.5 дБм
• Скорость передачи данных: до 54 Мбит/с
• Интерфейсы: ADC, GPIO, I2C, JTAG, PWM, SPI, UART
• Память: 1 МБ флэш-памяти, 256 КБ ОЗУ
• Напряжение питания: 2.3V – 3.6V
• Ток в режиме приёма: 53мА – 80мА
• Ток в режиме передачи: 154мА – 329мА
• Рабочая температура: -40°C до 85°C
• Корпус: 63-SMD модуль

Возможные аналоги

• ESP32-WROOM-32D от Espressif Systems
• TYWE3S от Tuya
• WIFI-MD01 от WEMOS

Это описание должно дать вам полное представление о CC3235MODASF12MONR и помочь вам принять решение о его использовании в вашем проекте.
