CC3220MODSM2MOBR от Texas Instruments

Общее описание

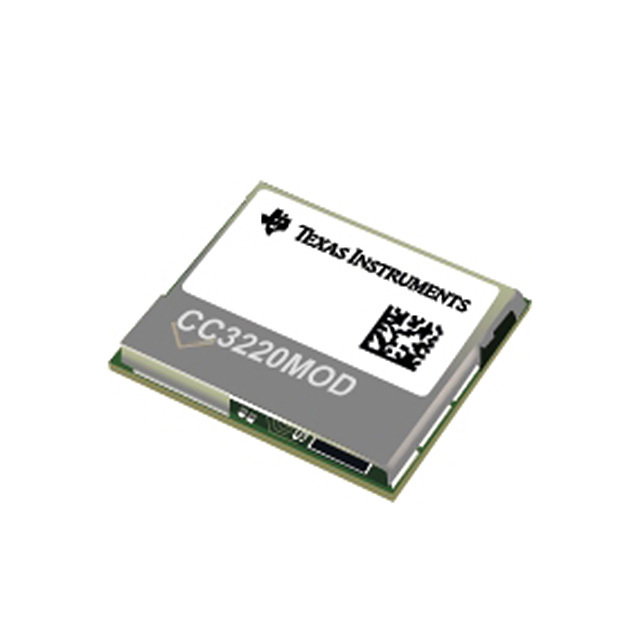

CC3220MODSM2MOBR является интегрированным модулем, сочетающим в себе функции радиопередатчика и микроконтроллера (MCU) с поддержкой WiFi 802.11b/g/n на частоте 2.4 ГГц. Этот модуль разработан компанией Texas Instruments и предназначен для применения в проектах Интернета вещей (IoT). Он выполнен в корпусе 63-SMD, что обеспечивает компактные размеры и облегчает его интеграцию в различные устройства.

Преимущества

• Интеграция WiFi и MCU: упрощает разработку устройств, уменьшая количество необходимых компонентов.
• Поддержка стандарта 802.11b/g/n: обеспечивает высокую совместимость и стабильную связь.
• Широкий диапазон рабочих температур: от -40°C до +85°C, подходит для промышленного применения.
• Разнообразие интерфейсов: наличием I2C, SPI и UART интерфейсов, что расширяет возможности подключения периферийных устройств.

Недостатки

• Высокое энергопотребление в режиме передачи: составляет до 223 мА, что может потребовать дополнительного управления питанием в батарейных устройствах.

Типовое использование

• Устройства Интернета вещей (IoT)
• Домашняя автоматизация
• Умные приборы
• Промышленный контроль и мониторинг
• Системы безопасности и видеонаблюдения

Рекомендации по применению

При разработке устройства с использованием CC3220MODSM2MOBR рекомендуется учитывать следующие моменты:

• Обеспечьте надлежащую дифференциацию цепей питания для уменьшения помех.
• Планируйте размещение модуля с учетом необходимости антенны для оптимального приёма сигнала.
• Рассмотрите использование режима глубокого сна для минимизации энергопотребления.

Основные технические характеристики

• Тип устройства: передатчик/приемник + микроконтроллер
• RF диапазон: 2.4 ГГц
• Протоколы: 802.11b/g/n
• Модуляция: DSSS, OFDM
• Выходная мощность: 17 дБм
• Чувствительность: -95 дБм
• Объем памяти: 256 кБ RAM
• Интерфейсы: I2C, SPI, UART
• Количество GPIO: 21
• Напряжение питания: 2.3 В ~ 3.6 В
• Ток потребления (прием): 59 мА
• Ток потребления (передача): 223 мА
• Рабочая температура: -40°C ~ 85°C
• Корпус / исполнение: 63-SMD модуль

Возможные аналоги

• ESP8266MOD от Espressif Systems: тоже предоставляет WiFi соединения, но имеет свои особенности по памяти и выходной мощности.
• WLAN-MA от Microchip: еще один модуль WiFi для IoT проектов, с похожими характеристиками.
• BCM43438 от Broadcom: используется в малых устройствах и также поддерживает WiFi стандарты 802.11b/g/n.

CC3220MODSM2MOBR от Texas Instruments является мощным и гибким решением для применения в современных IoT устройствах, предлагая множество интерфейсов и поддержку WiFi связи.
