CC3220MODSF12MOBR

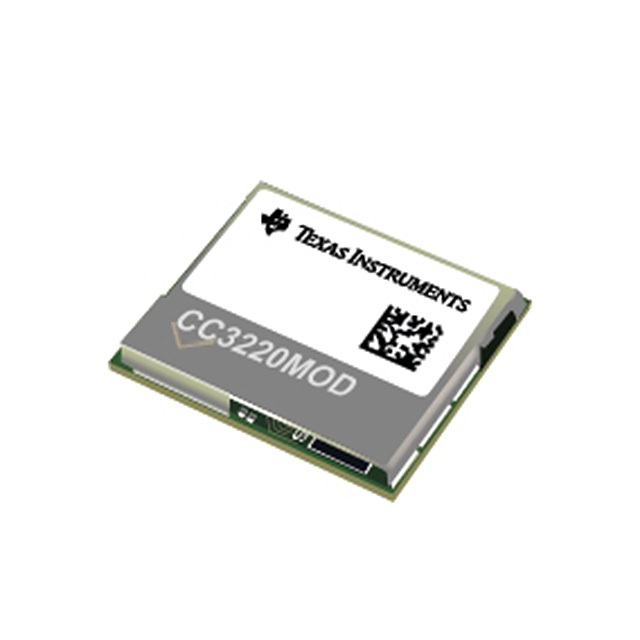

Модуль CC3220MODSF12MOBR от Texas Instruments

Общее описание

CC3220MODSF12MOBR — это высокоинтегрированный модуль от Texas Instruments, предназначенный для беспроводной связи по стандарту Wi-Fi (802.11b/g/n). Модуль включает в себя радиопередатчик/приемник, микроконтроллер с ARM Cortex-M4 и встроенную память, что делает его отличным выбором для разработки IoT (Интернета Вещей) устройств и других приложений беспроводной связи.

Преимущества

• Высокая интеграция: в одном модуле сочетаются Wi-Fi радиочасть и микроконтроллер, что уменьшает размер конечного устройства.
• Поддержка различных интерфейсов: I2C, SPI, UART позволяют гибко интегрировать модуль в разнообразные системы.
• Низкое энергопотребление: оптимизированный режим энергосбережения обеспечивает долгую работу от батареи.
• Высокая производительность: благодаря ARM Cortex-M4, работающий на частоте до 80 МГц.

Недостатки

• Ограниченный диапазон рабочих температур: от -40°C до 85°C, что может быть недостаточно для некоторых экстремальных условий работы.
• Высокое энергопотребление в режиме передачи: до 223 мА, что важно учитывать при проектировании автономных устройств.

Типовое использование

Идеально подходит для применения в следующих областях:

• Умные дома и здания
• Промышленные датчики и контроллеры
• Персональные трекеры и умные устройства
• Автоматизированные системы управления
• Беспроводные шлюзы и мосты

Рекомендации по применению

• Питание: обеспечить стабильное напряжение питания в диапазоне от 2.3V до 3.6V.
• Антенна: для обеспечения максимального диапазона и качества связи рекомендуется использовать высококачественную антенну, совместимую со стандартами 2.4 ГГц.
• Управление энергопотреблением: использовать режимы энергосбережения для продления срока службы батарей.

Основные технические характеристики

• RF стандарт: WiFi 802.11 b/g/n
• Чувствительность: -95 dBm
• Выходная мощность: 17 dBm
• Память: 1 МБ Flash, 256 КБ RAM
• Рабочее напряжение: 2.3V ~ 3.6V
• Интерфейсы: I2C, SPI, UART
• GPIO: 21
• Потребление напряжения при приеме: 59 мА
• Потребление напряжения при передаче: 223 мА
• Рабочая температура: -40°C ~ 85°C
• Корпус: 63-SMD модуль

Возможные аналоги

• ESP32-WROOM-32 от Espressif
• RN4871U-V/RM118 от Microchip Technology
• WGM110 от Silicon Labs

Этот модуль предлагает сочетание высокоинтегрированных функций и надежности, что позволяет быстро и эффективно разрабатывать беспроводные устройства для различных применений.
