CC3200MODR1M2AMOBT

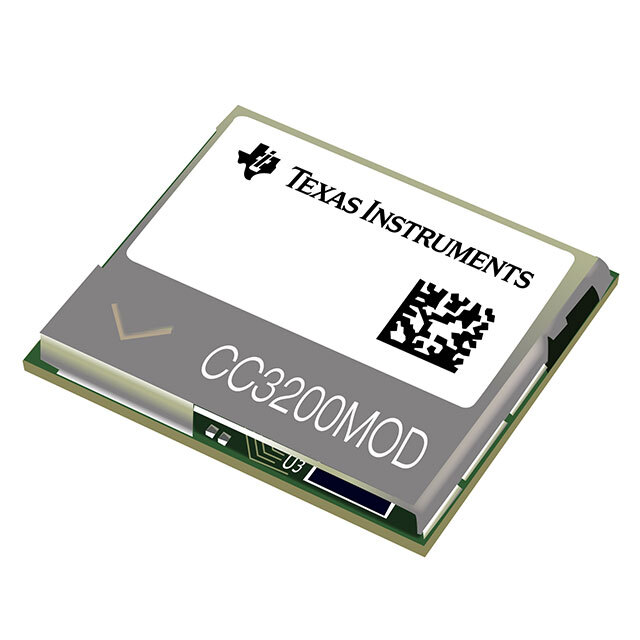

Texas Instruments CC3200MODR1M2AMOBT

Общие сведения

CC3200MODR1M2AMOBT от Texas Instruments — это высокоинтегрированный беспроводной модуль, включающий в себя микроконтроллер (MCU) и WiFi радиопередатчик. Этот модуль поддерживает стандарты WiFi 802.11b/g/n и предназначен для реализации беспроводных приложений с низким энергопотреблением.

Преимущества

• Интеграция MCU и WiFi: Комплексное решение, включающее микроконтроллер с поддержкой сетевых протоколов.
• Энергоэффективность: Низкие показатели потребления энергии как в режиме передачи, так и в режиме приёма.
• Компактный размер: Смонтированная конструкция модуля занимает минимальное пространство на плате.
• Широкий диапазон рабочих температур: Подходит для использования в различных климатических условиях.

Недостатки

• Относительно высокая стоимость: Из-за высокого уровня интеграции и многофункциональности.
• Сложность для начинающих: Требуется определённый уровень знаний в области разработки встроенных систем и сетевых протоколов.

Типовое использование

• Устройства "интернета вещей" (IoT)
• Умные домашние системы
• Промышленные и медицинские приложения
• Устройства для умного управления освещением и HVAC

Рекомендации по применению

• Питание: Рекомендуется стабилизированное питание в диапазоне 2.3В ~ 3.6В.
• Антенна: Для улучшения беспроводной связи можно использовать внешнюю антенну.
• ОПС: Обеспечьте надлежащую защиту от электростатических разрядов для избегания повреждения модуля.

Основные технические характеристики

• RF Family/Standard: WiFi
• Протокол: 802.11b/g/n
• Частота: 2.4GHz
• Максимальная скорость передачи данных: 54Mbps
• Выходная мощность: 17dBm
• Чувствительность: -94.7dBm
• Интерфейсы: I2C, SPI, UART
• GPIO: 25
• Напряжение питания: 2.3В ~ 3.6В
• Ток в режиме приёма: 59mA
• Ток в режиме передачи: 278mA
• Рабочая температура: -20°C ~ 70°C
• Монтаж: Поверхностный монтаж (SMD)
• Корпус/Размер: 63-SMD модуль (20.5x17.5 мм)

Возможные аналоги

• ESP8266: Экономичное решение, также поддерживающее стандарты WiFi 802.11b/g/n.
• CC3100: Модуль от Texas Instruments для приложений с низким энергопотреблением и высокими требованиями к безопасности.
• nRF24L01: Беспроводной модуль для короткого диапазона передач, работающий на частоте 2.4GHz от Nordic Semiconductor.

Это комплексное описание должно помочь вам понять особенности и области применения модуля CC3200MODR1M2AMOBT, а также выбрать подходящий для ваших проектов модуль.
