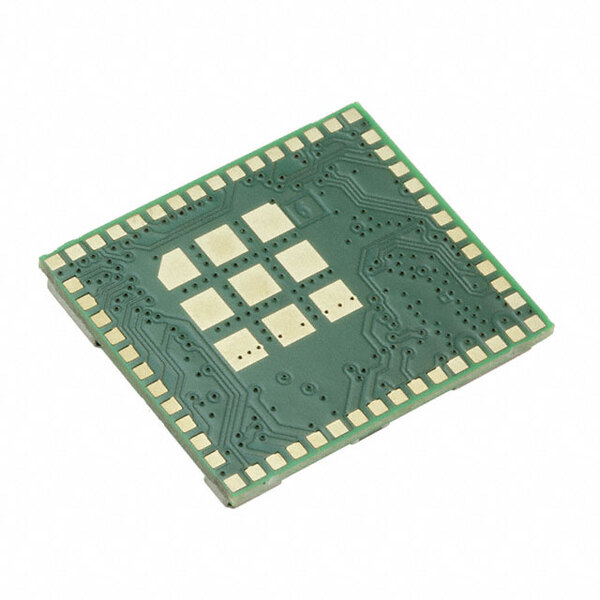

Модуль беспроводной связи CC3100MODR11MAMOBR от Texas Instruments

Общее описание

CC3100MODR11MAMOBR – это интегральный модуль радиочастотного передатчика/приемника (RF TxRx) с микроконтроллером (MCU) и поддержкой WiFi стандарта 802.11b/g/n. Этот модуль предназначен для создания устройств с низким энергопотреблением, предусматривая подключение к беспроводным сетям Интернета вещей (IoT). Он поддерживает частоту 2.4 ГГц и обеспечивает стабильное и высокоскоростное соединение с максимальной скоростью передачи данных до 16 Мбит/с.

Преимущества

• Интегрированный MCU: Встроенный микроконтроллер значительно упрощает проектирование схем.
• Широкий диапазон питающего напряжения: Работает в пределах 2.3В ~ 3.6В.
• Низкое энергопотребление: Операции приема и передачи обладают умеренной потребляемой мощностью.
• Компактный корпус: Удобный для монтажа SMD модуль в корпусе 63-QFM (20.5x17.5 мм).
• Поддержка стандартов WiFi: Совместим с 802.11b/g/n.

Недостатки

• Ограниченный температурный диапазон (-20°C ~ 70°C), который может быть недостаточен для некоторых экстремальных условий эксплуатации.

Типовое использование

• Устройства умного дома (умные розетки, термостаты и т.д.).
• Промышленная автоматизация и управление.
• Мобильные устройства, поддерживающие WiFi.
• IoT устройства, требующие беспроводного подключения к сети.

Рекомендации по применению

• При проектировании устройства с использованием CC3100MODR11MAMOBR, важно обеспечить надёжное заземление и качественную развязку питания для предотвращения помех.
• Для оптимальной работы антенны рекомендуется следовать рекомендациям производителя по размещению модулей на плате.
• Учтите требования к чувствительности приемника и выходной мощности передатчика для достижения наилучших характеристик связи.

Основные технические характеристики

• Тип: TxRx + MCU
• Стандарт: WiFi, 802.11b/g/n
• Частота работы: 2.4 ГГц
• Максимальная скорость передачи данных: 16 Мбит/с
• Выходная мощность: 17 dBm
• Чувствительность: -95 dBm
• Потребление тока в режиме приема: 54 мА
• Потребление тока в режиме передачи: 223 мА
• Напряжение питания: 2.3В ~ 3.6В
• Температурный диапазон работы: -20°C ~ 70°C
• Тип монтажа: Поверхностный монтаж (SMD)
• Корпус: 63-QFM (20.5x17.5 мм)

Возможные аналоги

• ESP8266MOD от Espressif Systems
• WM-N-BM-09 от Wi2Wi
• RN171-I/RM от Microchip Technology

CC3100MODR11MAMOBR от Texas Instruments является мощным решением для беспроводных IoT приложений, сочетая высокую производительность, низкое энергопотребление и компактный дизайн.
