CC2564MODACMOG

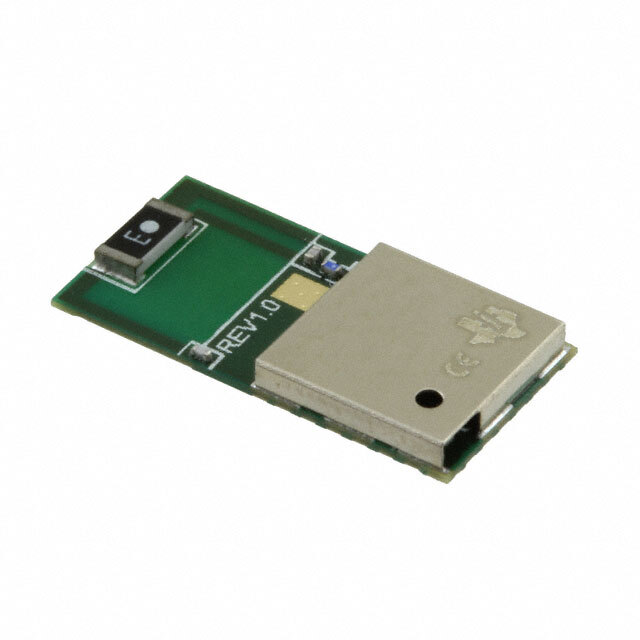

Модуль CC2564MODACMOG от Texas Instruments

Общее описание

CC2564MODACMOG – это высокопроизводительный модуль Bluetooth с двойным режимом работы (Classic и Low Energy), разработанный компанией Texas Instruments. Он предназначен для использования в беспроводных системах и обеспечивает надежное и энергоэффективное подключение на частоте 2,4 ГГц. Встроенная антенна и компактный форм-фактор делают его идеальным для интеграции в различные устройства.

Преимущества

• Двойной режим работы (Classic и Low Energy): Поддержка Bluetooth 4.0 позволяет использовать как классические, так и энергоэффективные соединения.
• Встроенная антенна: Упрощает проектирование и снижает затраты на компоненты.
• Высокая производительность: Обеспечивает стабильное соединение и высокоскоростную передачу данных.
• Энергоэффективность: Низкое энергопотребление как в режиме передачи, так и приема.

Недостатки

• Ограниченная дальность: Радиус действия может быть ограничен внутренней архитектурой устройства и окружающими условиями.
• Зависимость от интерфейсов СОМ: Требует поддержки UART интерфейса для полноценной работы.

Типовое использование

• Медицинские устройства: Мониторы состояния здоровья, умные браслеты.
• Интерфейс умного дома: Умные замки, термостаты.
• Промышленные контроллеры: Связь между различными компонентами в автоматизированных системах.
• Различные потребительские устройства: Беспроводные колонки, наушники, игровые контроллеры.

Рекомендации по применению

• Использовать в устройствах, где важны компактные размеры и минимальное энергопотребление.
• Обеспечить достаточную вентиляцию и тепловыделение для поддержания стабильной работы в условиях долгосрочного использования.
• Проверять совместимость с другими устройствами и модулями, используемыми в системе.

Основные технические характеристики

• Частота: 2,4 ГГц
• Мощность выхода: до 10 дБм
• Чувствительность: -93 дБм
• Скорость передачи данных: до 3.9 Мбит/с
• Интерфейсы: UART
• Напряжение питания: 2.2 В ~ 4.8 В
• Потребляемый ток (прием/передача): 40.5 мА ~ 41.2 мА
• Диапазон рабочих температур: -30°C ~ 85°C
• Монтаж: Поверхностный монтаж (SMD)
• Габариты: 11 мм x 16 мм

Возможные аналоги

• CC2564MODNCMOG: Версия с немного другим набором функций и поддержкой.
• BLE112 от Bluegiga Technologies: Возможный аналог с поддержкой Bluetooth 4.0.
• RN42 от Microchip Technology: Альтернативный модуль с поддержкой Bluetooth 2.1 и EDR.

Используя модуль CC2564MODACMOG от Texas Instruments, вы сможете создать надежные и энергоэффективные беспроводные устройства, удовлетворяющие современным стандартам и требованиям.
