CC2480A1RTCR от Texas Instruments

Общее описание

CC2480A1RTCR от Texas Instruments — это высокоинтегрированный радиочастотный трансивер с встроенным микроконтроллером, предназначенный для реализации беспроводных сетей по протоколу Zigbee® на частоте 2.4 ГГц. Он идеально подходит для создания энергоэффективных и надежных сетевых решений в таких областях, как системы умного дома, промышленная автоматизация и контроль энергопотребления.

Преимущества

• Комплексное решение: сочетание трансивера и микроконтроллера в одном корпусе упрощает разработку и уменьшает размеры конечного устройства.
• Поддержка Zigbee®: встроенная поддержка протокола Zigbee® обеспечивает высокую совместимость и надежность.
• Энергоэффективность: низкое энергопотребление в режимах передачи и приема данных.
• Гибкость в разработке: наличие различных интерфейсов позволяет легко интегрировать модуль в различные системы.

Недостатки

• Не подходит для новых разработок: статус «Не для новых разработок» означает, что рекомендуется искать более современные альтернативы для новых проектов.
• Ограниченная производительность: максимальная скорость передачи данных составляет 250 кбит/с, что может быть недостаточно для приложений с высокими требованиями к пропускной способности.

Типовое использование

• Системы умного дома: управление освещением, отоплением и безопасностью.
• Промышленная автоматизация: мониторинг и управление производственными процессами.
• Контроль энергопотребления: счетчики электроэнергии и системы управления энергией.
• Медицинские устройства: удаленный мониторинг состояния здоровья пациентов.

Рекомендации по применению

• Используйте в качестве основного компонента для создания беспроводных сетей с протоколом Zigbee®.
• Обратитесь к документации и рекомендациям по использованию от Texas Instruments для правильной интеграции и настройки.
• Рассмотрите возможность использования современных альтернатив для новых разработок.

Основные технические характеристики

• Тип: Трансивер с микроконтроллером (TxRx + MCU)
• Частотный диапазон: 2.4 ГГц
• Протокол: Zigbee® (IEEE 802.15.4)
• Модуляция: DSSS, O-QPSK
• Максимальная скорость передачи данных: 250 кбит/с
• Выходная мощность: 0 дБм
• Чувствительность: -92 дБм
• Память: 128 кБ Flash, 8 кБ SRAM
• Интерфейсы: SPI, USART
• Генеральные выводы (GPIO): 4
• Напряжение питания: 2В ~ 3.6В
• Ток потребления (прием): 26.7 мА
• Ток потребления (передача): 26.9 мА
• Рабочая температура: -40°C ~ 85°C
• Тип монтажа: Поверхностный монтаж (SMT)

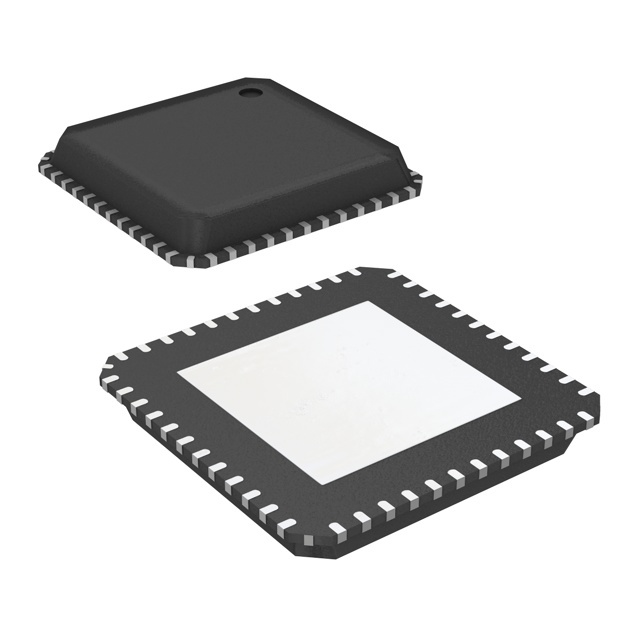

• Корпус: 48-VFQFN (7x7 мм)

Возможные аналоги

• CC2530 от Texas Instruments: более современная версия с улучшенными характеристиками.
• EFR32MG от Silicon Labs: многофункциональный модуль с поддержкой нескольких беспроводных протоколов.

Использование CC2480A1RTCR в существующих системах может существенно упростить разработки и улучшить производительность беспроводной сети, но для новых проектов следует рассматривать более современные решения.
