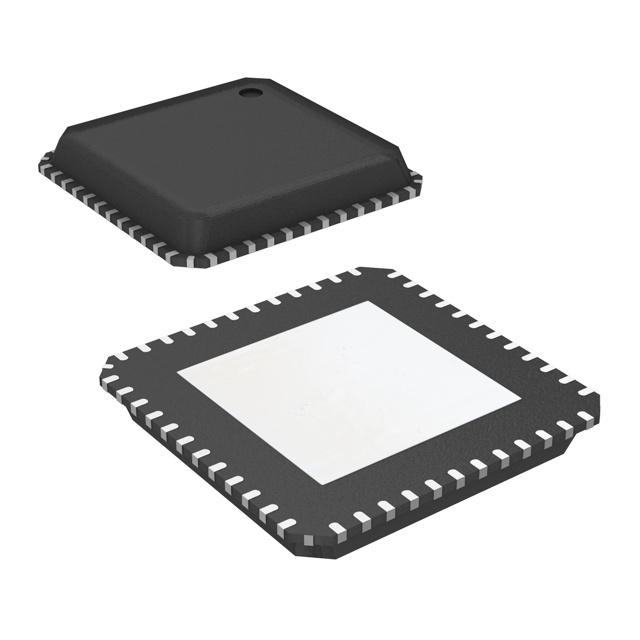

CC2480A1RTC От Texas Instruments

Общее описание

CC2480A1RTC — это интегральная микросхема (IC) серии трансиверов RF и микроконтроллеров от Texas Instruments. Она поддерживает стандарт беспроводной связи 802.15.4, например, Zigbee®. Компактный 48-выводной корпус VFQFN с открытой подложкой существенно упрощает интеграцию микросхемы в устройства для интернета вещей (IoT), смарт-гаджетов и других приложений, требующих беспроводной связи.

Преимущества

• Универсальность: Поддержка Zigbee® 802.15.4 позволяет использовать микросхему в широком спектре устройств.
• Компактность: Небольшой размер корпуса подходит для компактных устройств.
• Низкое энергопотребление: Идеально подходит для автономных устройств, работающих от батарей.
• Интеграция: Наличие встроенного микроконтроллера упрощает проектирование и снижает количество внешних компонентов.

Недостатки

• Не подходит для новых разработок: Статус "Not For New Designs" указывает на то, что производители не рекомендуют использовать эту микросхему в новых проектах.
• Ограниченная частота: Рабочая частота только 2.4GHz.
• Требуется специализированное ПО: Нужда в специализированных приложениях и стеки для полной функциональности.

Типовое использование

• Интернет вещей (IoT): Умные домофоны, датчики и системы мониторинга.
• Промышленная автоматизация: Беспроводные сети для передачи данных.
• Устройства умного дома: Управление освещением, термостаты и другие смарт-гаджеты.
• Здравоохранение: Медицинские устройства для мониторинга пациентов.

Рекомендации по применению

• Энергосбережение: Используйте функции энергосбережения для увеличения времени автономной работы.
• Температурный диапазон: Учитывайте рабочий температурный диапазон от -40°C до 85°C при проектировании корпусов и размещении устройств.
• Совместимость: Убедитесь, что ваш проект совместим с протоколами Zigbee® 802.15.4.

Основные технические характеристики

• Тип: TxRx + MCU
• RF Семейство/Стандарт: 802.15.4
• Протокол: Zigbee®
• Модуляция: DSSS, O-QPSK
• Частота: 2.4GHz
• Максимальная скорость передачи данных: 250kbps
• Выходная мощность: 0dBm
• Чувствительность: -92dBm
• Объем памяти: 128kB Flash, 8kB SRAM
• Серийные интерфейсы: SPI, USART
• Количество GPIO: 4
• Диапазон напряжения питания: 2V ~ 3.6V
• Потребляемый ток при приеме: 26.7mA
• Потребляемый ток при передаче: 26.9mA
• Рабочий температурный диапазон: -40°C ~ 85°C
• Монтаж: Поверхностный монтаж (SMD)
• Корпус/Пакет: 48-VFQFN Exposed Pad
• Корпус поставщика: 48-VQFN (7x7)

Возможные аналоги

• CC2530 от Texas Instruments
• MC13224V от NXP Semiconductors

Этот трансивер RF может стать идеальным решением для ваших проектов, требующих беспроводной связи по протоколу Zigbee®. Благодаря встроенному микроконтроллеру и высокому уровню интеграции, управлять вашим устройством станет проще и экономичнее.
