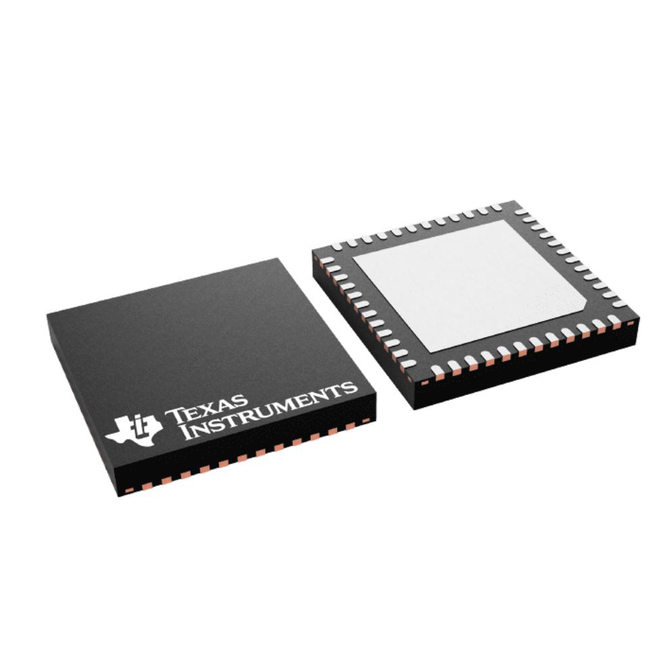

CC1354P106T0RGZR

Texas Instruments CC1354P106T0RGZR

Общее описание

CC1354P106T0RGZR - это высокоэффективный, маломощный микроконтроллер с интегрированным многополосным радиопередатчиком. Эта мощная интеграция позволяет создавать гибкие и энергоэффективные решения для коммуникаций на частотах от 287MHz до 2.5GHz. Устройство поддерживает стандарты 802.15.4, Bluetooth v5.3 и Zigbee®, что делает его идеальным выбором для приложений Интернета вещей (IoT).

Преимущества

• Широкий частотный диапазон: Поддержка множества диапазонов частот позволяет использовать устройство в различных регионах и условиях эксплуатации.
• Многопротокольная поддержка: Совместимость со стандартами 802.15.4, Bluetooth v5.3 и Zigbee® расширяет спектр возможных применений.
• Высокая мощность выхода: До 20dBm мощности выхода обеспечивает надежную передачу данных на большие расстояния.
• Низкое энергопотребление: Оптимизированное энергопотребление делает устройство идеальным для автономных круглогодичных приложений.

Недостатки

• Сложность интеграции: Встроенный MCU и RF-трансивер могут потребовать глубоких знаний в области схемотехники и наладки протоколов для корректной интеграции.
• Размер упаковки: Форм-фактор VFQFN может потребовать внимания к точности при поверхностном монтаже.

Типовое использование

• Умные счетчики: Валидация и передача данных в энергосберегающих устройствах.
• Умные дома: Устройства контроля и автоматики, использующие Zigbee и Bluetooth.
• Промышленные датчики: Мониторинг и диагностика производственного оборудования.
• Здравоохранение: Носимые устройства и системы мониторинга пациентов.

Рекомендации по применению

• Проектирование печатной платы: Изготовление печатных плат с учетом требований к высокой плотности монтажа и малой паразитной индуктивности.
• Энергопотребление: Оптимизация режимов потребления энергии в зависимости от специфики приложения.
• Антенны: Выбор подходящих антенн и разводка трасс ВЧ-сигналов для минимизации потерь и помех.

Основные технические характеристики

• Поддерживаемые частоты: 287MHz - 351MHz, 359MHz - 439MHz, 431MHz - 527MHz, 861MHz - 1.054GHz, 1.076GHz - 1.315GHz, 2.36GHz - 2.5GHz
• Память: 1MB Flash, 256kB RAM
• Выходная мощность: До 20dBm
• Чувствительность: -121dBm
• Интерфейсы: ADC, GPIO, I2C, I2S, JTAG, PCM, PWM, SPI, UART
• Рабочее напряжение: 1.8V - 3.8V
• Корпус: 48-VFQFN (7x7 мм)
• Энергопотребление в режиме приема: 5.8mA - 6.9mA
• Энергопотребление в режиме передачи: 7.1mA - 101mA
• Рабочая температура: -40°C до 105°C

Возможные аналоги

• CC1352P от Texas Instruments: Альтернативный RF-трансивер с поддержкой многополосных соединений.
• NRF52840 от Nordic Semiconductor: Многопротокольный SoC с поддержкой Bluetooth 5 и других 2.4GHz стандартов.
• STM32WB55 от STMicroelectronics: MCU с встроенным радио для IoT приложений, поддерживающий Bluetooth 5.

Используйте CC1354P106T0RGZR для создания передовых и энергоэффективных коммуникационных решений в области Интернета вещей и других высокотехнологичных приложений.
