CC1352P1F3RGZT

Описание для CC1352P1F3RGZT от Texas Instruments

Общее описание

CC1352P1F3RGZT от Texas Instruments - это высокоинтегрированный чип, сочетающий в себе возможности приёма и передачи RF-сигнала (Tx/Rx) и микроконтроллера (MCU). Этот компонент поддерживает стандарты радиочастотной связи 802.15.4, Bluetooth 5.1 и другие протоколы, такие как 6LoWPAN, Thread и Zigbee. Встроенный усилитель мощности позволяет производить передачу на дальние расстояния с высоким уровнем выходного сигнала до 20 dBm.

Преимущества

• Высокая интеграция: Сочетает в себе функции RF-трансивера и микроконтроллера.
• Поддержка множества стандартов и протоколов: 802.15.4, Bluetooth, 6LoWPAN, Thread, Zigbee.
• Высокий выходной сигнал: Усилитель мощности на выходе с возможностью достижения до 20 dBm.
• Широкий частотный диапазон: Поддержка частот в диапазоне от 143 MHz до 2.5 GHz.
• Низкое энергопотребление: Подходит для энергоэффективных приложений.

Недостатки

• Сложность реализации: Из-за большого количества поддерживаемых стандартов и функциональных возможностей, интеграция может потребовать значительных усилий и знаний.
• Стоимость: Высокий уровень интеграции и производительности может отразиться на стоимости компонента.

Типовое использование

• Беспроводные сенсорные сети
• Умные дома и IoT-устройства
• Автоматизация зданий и предприятий
• Беспроводные системы мониторинга и управления

Рекомендации по применению

• Проектирование схемы: При проектировании печатной платы следует уделять особое внимание включению необходимых фильтров и линий заземления для обеспечения минимального уровня помех и оптимальной производительности RF.
• Энергопитание: Важно правильно выбрать схему питания для обеспечения стабильной работы на всех уровнях напряжения от 1.8V до 3.8V.
• Антенный дизайн: Особое внимание следует уделить выбору и развертыванию антенны для максимальной эффективности передачи и приема сигнала.

Основные технические характеристики

• RF Family/Standard: 802.15.4, Bluetooth
• Protocol: 6LoWPAN, Bluetooth v5.1, Thread, Zigbee
• Modulation: DSSS, GFSK, O-QPSK
• Frequency: 143 MHz ~ 176 MHz, 287 MHz ~ 351 MHz, 359 MHz ~ 527 MHz, 861 MHz ~ 1.054 GHz, 1.076 GHz ~ 1.315 GHz, 2.36 GHz ~ 2.5 GHz
• Data Rate (Max): 2 Mbps
• Power - Output: 20 dBm
• Sensitivity: -122 dBm
• Memory Size: 352 kB Flash, 80 kB RAM
• Serial Interfaces: ADC, GPIO, I2C, I2S, SPI, UART
• GPIO: 26
• Voltage - Supply: 1.8 V ~ 3.8 V
• Current - Receiving: 5.8 mA
• Current - Transmitting: 63 mA ~ 79 mA
• Operating Temperature: -40°C ~ 85°C (TA)
• Mounting Type: Surface Mount

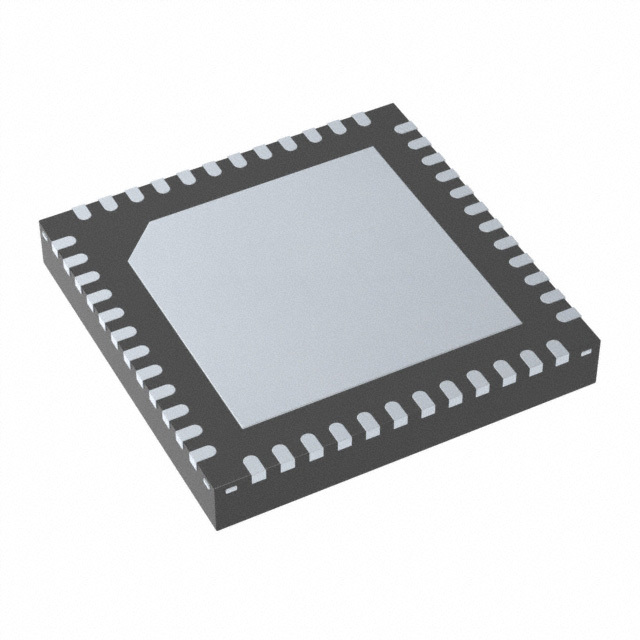

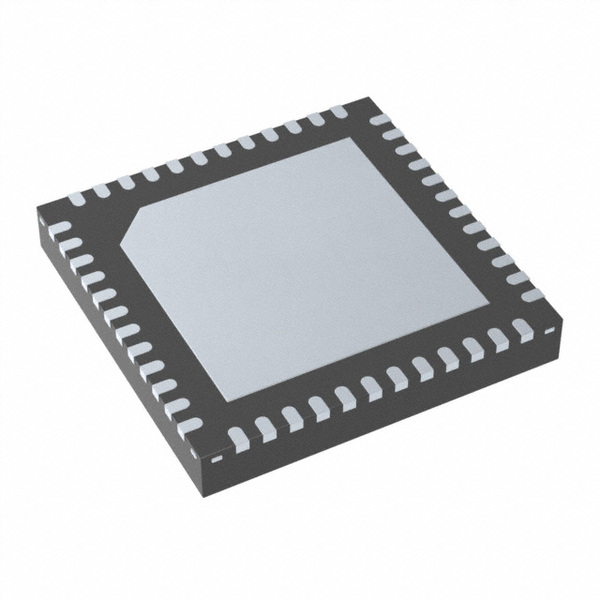

• Package / Case: 48-VFQFN Exposed Pad
• Supplier Device Package: 48-VQFN (7x7)

Возможные аналоги

• CC1352R1F3RGZR от Texas Instruments
• CC1352R1F3RGZT от Texas Instruments
• CC2652R1FRGZR от Texas Instruments
• CC2642R1FRGZR от Texas Instruments

Используйте CC1352P1F3RGZT для создания надежных и энергоэффективных беспроводных систем с многообразием поддерживаемых стандартов и протоколов.
