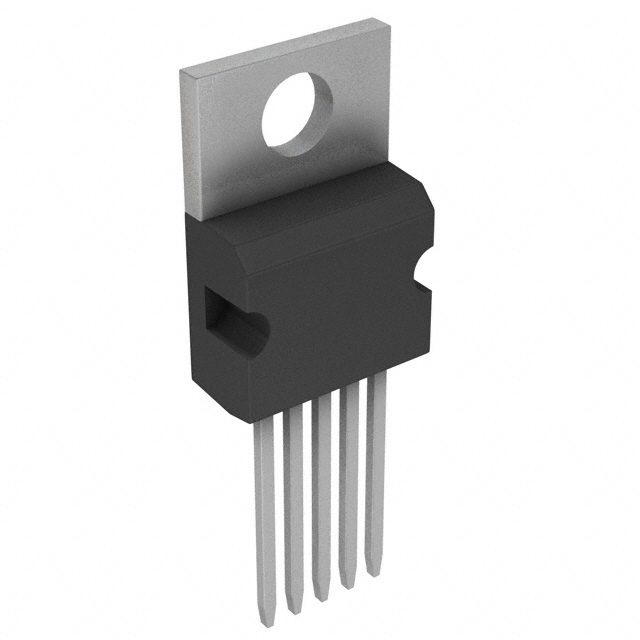

BUF634T от Texas Instruments

Общее описание

BUF634T - это высокоскоростной буферный усилитель от Texas Instruments, предназначенный для работы в широком диапазоне напряжений питания и предоставляет высокое быстродействие и отличную линейность. Этот усилитель идеально подходит для приложений, требующих высоких скоростей нарастания и широкой полосы пропускания.

Преимущества

• Высокая скорость нарастания: 2000 В/мкс
• Широкая полоса пропускания: до 180 МГц
• Низкое входное смещение: до 30 мВ
• Высокая выходная мощность: до 250 мА
• Широкий диапазон напряжений питания: от 4.5 В до 36 В
• Универсальность применения: подходит для различных типов нагрузок

Недостатки

• Требуется высокая токовая нагрузка: до 15 мА потребления
• Не рекомендуется для новых разработок: устаревающая модель

Типовое использование

• Высокоскоростные аналоговые обработки сигналов
• Аудиоустройства и усилители
• Буферизация сигналов в системах управления
• Усилители в системах тестирования и измерения
• Цифровые и аналоговые преобразователи

Рекомендации по применению

Для обеспечения надёжной работы BUF634T рекомендуется соблюдать следующий ряд условий:

• Использовать теплоотводы, особенно при высоких токах нагрузки
• Обеспечить хорошие электрические контакты при монтаже в корпусе TO-220-5
• Следовать рекомендациям по оптимальным режимам работы, указанным в технической документации

Основные технические характеристики

• Тип усилителя: Буферный
• Количество каналов: 1
• Скорость нарастания: 2000 В/мкс
• Ширина полосы: 180 МГц
• Ток смещения входа: 5 мкА
• Напряжение смещения входа: 30 мВ
• Потребляемый ток: 15 мА
• Выходной ток на канал: 250 мА
• Диапазон напряжения питания: 4.5 В - 36 В
• Диапазон рабочих температур: -40°C ~ 85°C
• Способ монтажа: Сквозное отверстие
• Корпус / упаковка: TO-220-5

Возможные аналоги

Если вы ищете современные аналоги, рекомендуем рассмотреть следующие компоненты:

• OPA551: Высоковольтный операционный усилитель от Texas Instruments
• LT1010: Высокоскоростной буферный усилитель от Analog Devices
• BUF634A: Улучшенная версия от Texas Instruments с пониженным током смещения

BUF634T является надёжным выбором для высокоскоростных применений и универсальной схемотехники, но учитывает, что он больше не рекомендуется для новых проектов, поэтому для долгосрочных разработок лучше выбрать более современные аналоги.
