BUF634ADDAEVM

BUF634ADDAEVM - Описание и Применение

Общее описание

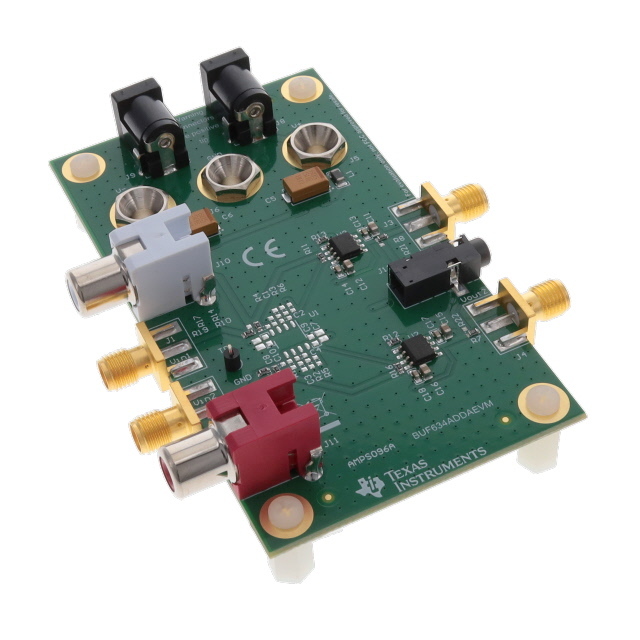

BUF634ADDAEVM - это оценочная плата от Texas Instruments, предназначенная для демонстрации и оценки характеристик высокоскоростного буферного каскада BUF634A. Данный буферный усилитель подходит для различных приложений, требующих высокой скорости и большого выходного тока.

Преимущества

• Высокоскоростной буфер: Обеспечивает скорость нарастания 3750 В/мкс, что позволяет использовать его в приложениях, где требуется быстрая реакция на изменения входного сигнала.
• Широкая полоса пропускания: Полоса пропускания 210 МГц (-3 дБ) делает его идеальным для высокочастотных сигналов.
• Высокий выходной ток: Выходной ток до 250 мА подходит для драйверов мощных линий и нагрузок.
• Универсальность источника питания: Работает как от однополярного, так и от двухполярного источника питания (от 4.5 В до 36 В или ±2.25 В до ±18 В), предоставляя гибкость в выборе питания.

Недостатки

• Энергопотребление: Ток потребления на основной микросхеме достигает 17 мА, что необходимо учитывать в энергоэффективных системах.
• Чувствителен к перегреву: Требуется надлежащий теплоотвод при работе с высокоэнергетическими сигналами или при максимальной нагрузке.

Типовое использование

• Усиление и буферизация аналоговых сигналов
• Драйверы мощных линий и кабелей
• Усилители для измерительных приборов
• Высокоскоростные предусилители в системах беспроводной связи
• Аналоговые передатчики и приемники

Рекомендации по применению

• Убедитесь в наличии достаточного охлаждения при длительной работе на высоких мощностях.
• Работайте в рекомендованных диапазонах напряжений питания для обеспечения стабильной работы.
• Избегайте работы на предельных токах без должного мониторинга и защиты от перегрузок.

Основные технические характеристики

• Количество каналов на ИС: 1 (одинарный)
• Тип усилителя: Буферный усилитель
• Выходной тип: Однополюсной
• Скорость нарастания: 3750 В/мкс
• Ширина полосы (-3 дБ): 210 МГц
• Выходной ток на канал: 250 мА
• Ток потребления (основная ИС): 17 мА
• Напряжение питания: 4.5 В ~ 36 В (однополярное) или ±2.25 В ~ ±18 В (двухполярное)
• Тип платы: Полностью укомплектованная
• Комплектация: Плата
• Используемая ИС: BUF634A

Возможные аналоги

• BUF634U - альтернатива, предлагающая схожие характеристики в другом корпусе
• OPA633 - совместим в приложениях, требующих биополярного источника питания и большей полосы пропускания

Заключение

BUF634ADDAEVM является отличным инструментом для инженеров и разработчиков, нуждающихся в быстром и мощном буферном усилителе для их аналоговых систем. С его помощью можно легко интегрировать буфер BUF634A в прототипы и уверенно анализировать его возможности перед внедрением в серию.
