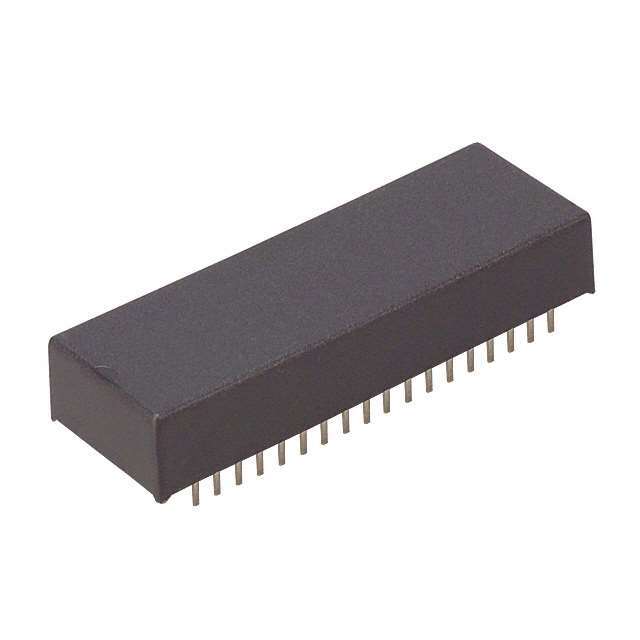

BQ4852YMC-85

Описание компонента BQ4852YMC-85 от Texas Instruments

Общее описание

BQ4852YMC-85 – это интегральная схема реального времени (RTC) производства компании Texas Instruments. Эта микросхема обеспечивает функции часов, календаря и RAM, которые поддерживаются встроенной литиевой батареей. RTC подходит для приложений, требующих точного измерения времени, таких как системы слежения, бытовая электроника, контроль доступа и промышленное оборудование.

Преимущества

• Низкое потребление энергии: микросхема поддерживает работу от резервного источника питания (батареи), обеспечивая минимальное энергопотребление в режиме ожидания.
• Широкие функциональные возможности: включает функции будильника, контроля состояния батареи и механизма сторожевого таймера.
• Интерфейс параллельного типа: обеспечивает высокую скорость передачи данных между микросхемой и микропроцессором или микроконтроллером.

Недостатки

• Требуется резервная батарея: для обеспечения корректной работы в режиме ожидания необходима установка резервной батареи.
• Ограниченный температурный диапазон: рабочий диапазон температур ограничен от 0°C до 70°C, что может быть недостаточным для некоторых промышленных приложений.

Типовое использование

• Системы слежения и контроля доступа
• Бытовая электроника
• Промышленное оборудование
• Компьютерная техника и бытовые устройства

Рекомендации по применению

• Убедитесь, что устройство поддерживается резервной батареей для сохранения данных о времени и дате при отключении основного питания.
• Следите за температурными условиями эксплуатации, чтобы они не превышали указанные границы.
• Обеспечьте надежное крепление устройства на плате при помощи посадочных отверстий.

Основные технические характеристики

• Тип: Часы/Календарь
• Основные функции: Будильник, Сторожевой таймер, Контроль состояния батареи
• Формат времени: HH:MM:SS (24-часовой формат)
• Формат даты: ГГ-ММ-ДД-дд
• Интерфейс: Параллельный
• Напряжение питания: 4.5 В - 5.5 В
• Потребляемый ток в режиме времени (макс): 1 мА при 4.5-5.5 В
• Диапазон рабочих температур: от 0°C до 70°C
• Корпус: 28-выводной SOIC

Возможные аналоги

• DS12887 от Maxim Integrated
• PCF8563 от NXP Semiconductors
• ISL1208 от Renesas Electronics

Эти аналоги могут иметь немного отличающиеся характеристики и функциональные возможности, но обслуживают схожие приложения.

Используйте эту информацию для выбора наиболее подходящего компонента для вашего проекта и обеспечения правильной работы схемы.
