BOOST-DAC7551Q1EVM

BOOST-DAC7551Q1EVM от Texas Instruments

Общее описание

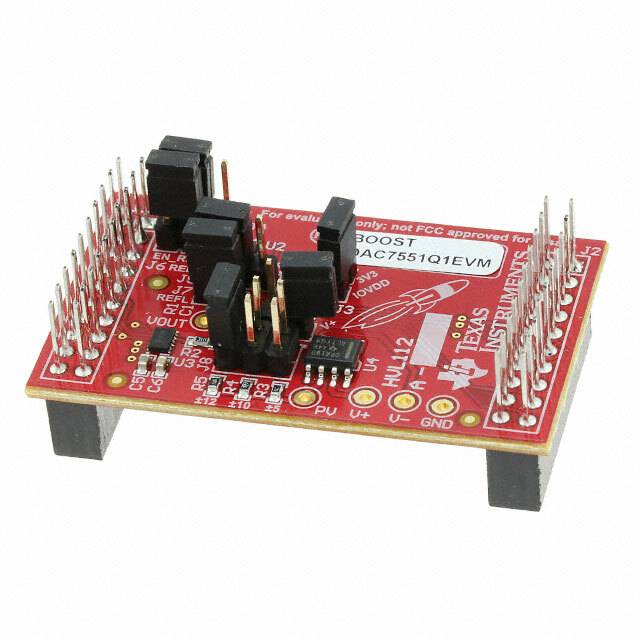

BOOST-DAC7551Q1EVM — это оценочная плата, предназначенная для демонстрации возможностей 12-битного ЦАП DAC7551-Q1 производства Texas Instruments. Эта плата позволяет разработчикам легко тестировать и оценивать производительность высокоточного цифро-аналогового преобразователя в своих приложениях.

Преимущества

• Высокая точность: 12-битное разрешение обеспечивает точное преобразование цифровых сигналов в аналоговые.
• Встроенный интерфейс SPI: Упрощает интеграцию с микроконтроллерами и другими цифровыми устройствами.
• Компактный размер: Плата имеет удобный форм-фактор, позволяющий легко интегрировать ее в существующие проекты.
• Автомобильный класс: Соответствует требованиям автомобильной промышленности, что делает её подходящей для применения в автомобилях.

Недостатки

• Ограниченное количество каналов: Поддерживает только один ЦАП, что может быть недостаточно для некоторых сложных приложений.
• Требуется внешний контроллер: Для работы плата нуждается в дополнительном микроконтроллере для управления интерфейсом SPI.

Типовое использование

• Автомобильные системы: Применение в системах управления двигателем, аудиосистемах и других автомобильных приложениях.
• Промышленные контроллеры: Использование в ПЛК, измерительных системах и других промышленных устройствах.
• Медицинские приборы: Подходит для приборов, требующих высокоточного аналогового сигнала.

Рекомендации по применению

• Проектирование прототипов: Пользователям рекомендуется интегрировать эту оценочную плату в прототипы для быстрой оценки и тестирования ЦАП.
• Разработка программного обеспечения: Инженеры могут использовать плату для написания и отладки программного обеспечения, управляющего ЦАП через интерфейс SPI.
• Тестирование и отладка: Идеально подходит для тестирования и отладки аналоговых выходных сигналов в различных приложениях.

Основные технические характеристики

• Разрешение: 12 бит
• Время установления: 5 мкс
• Интерфейс данных: SPI
• Количество ЦАП: 1
• Тип ЦАП: Напряжение
• Пополняемое содержимое: Плата (предоставляется без дополнительных компонентов)
• Используемый компонент: DAC7551-Q1

Возможные аналоги

• BOOST-DAC121S101EVM: Оценочная плата для 12-битного ЦАП от Texas Instruments с аналогичным функционалом.
• EVAL-AD5410EBZ: Оценочная плата для 12-битного ЦАП от Analog Devices с интерфейсом SPI.

Использование BOOST-DAC7551Q1EVM позволяет быстро и эффективно оценить возможности ЦАП DAC7551-Q1 в различных приложениях, сократив время на разработку и тестирование конечных продуктов.
