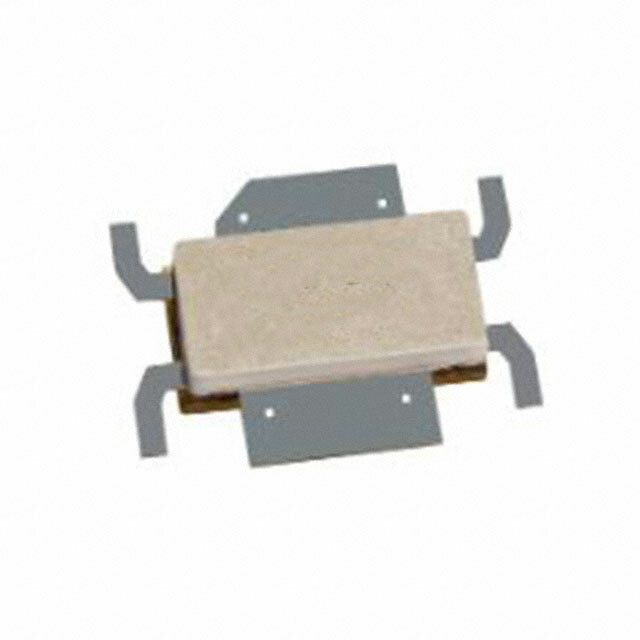

BLC9G22LS-120VTZ

BLC9G22LS-120VTZ от Ampleon

Общее описание

BLC9G22LS-120VTZ - это высокоэффективный LDMOS транзистор, предназначенный для использования в RF-приложениях. Он позволяет усиливать высокочастотные сигналы в диапазоне частот от 2.11 до 2.18 ГГц, обеспечивая при этом мощность до 120 Вт. Этот компонент идеально подходит для применения в беспроводных коммуникациях и базовых станциях.

Преимущества

• Высокая выходная мощность: до 120 Вт
• Широкий диапазон рабочих частот: 2.11 - 2.18 ГГц
• Высокий коэффициент усиления: 18.1 дБ
• Повышенная энергоэффективность благодаря технологии LDMOS

Недостатки

• Устаревший статус: данный компонент снят с производства, что может усложнить его приобретение и поддержку.
• Чувствительность к монтажу: требует аккуратного обращения при монтаже на плату, поскольку является SMD-компонентом.

Типовое использование

• Базовые станции для беспроводных сетей (BTS)
• Усилители мощности
• Радио и телевизионные передатчики
• Микроволновые печи и радары

Рекомендации по применению

• Обеспечить соответствие параметрам по питанию и частоте для максимальной производительности.
• Использовать подходящие радиаторы и системы охлаждения для предотвращения перегрева.
• Соблюдать аккуратность при монтаже, учитывая, что это SMD-компонент.

Основные технические характеристики

• Технология: LDMOS
• Диапазон частот: 2.11 ГГц - 2.18 ГГц
• Коэффициент усиления: 18.1 дБ
• Напряжение при тестировании: 28 В
• Ток при тестировании: 700 мА
• Максимальная выходная мощность: 120 Вт
• Максимальное допустимое напряжение: 65 В
• Тип корпуса: SOT-1271-2
• Тип монтажа: Поверхностный монтаж (SMD)

Возможные аналоги

• BLF7G22LS-130 от NXP Semiconductors
• MRF6S21140HR5 от Freescale Semiconductor (ныне часть NXP Semiconductors)
• PTVA042502E от Integra Technologies

Заключение

BLC9G22LS-120VTZ от Ampleon - это мощный и эффективный транзистор для RF-приложений, который предоставляет высокую мощность и надежность. Тем не менее, стоит учитывать, что компонент снят с производства и может быть трудно доступен. Поэтому рекомендуется заранее подумать о возможных аналогах и замене на более современные решения при проектировании новых устройств.
