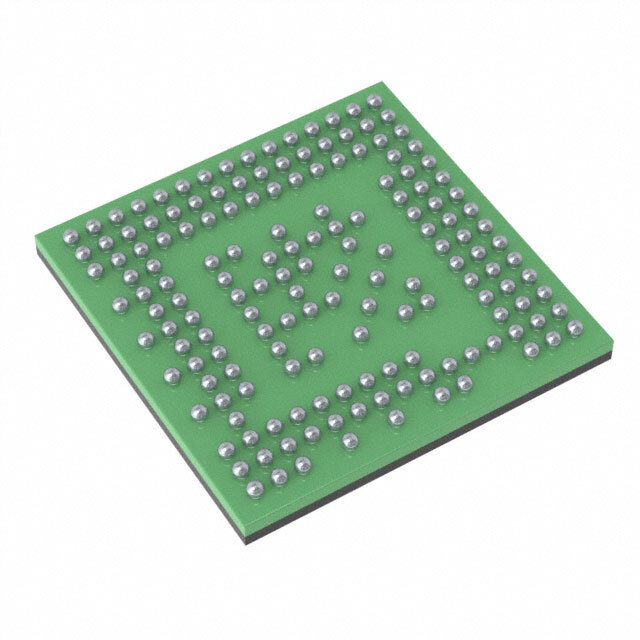

AWR6843AQGABLQ1

AWR6843AQGABLQ1 от Texas Instruments

Общее описание: Texas Instruments AWR6843AQGABLQ1 — это высокоинтегрированное однокристальное решение для радиочастотного (RF) передатчика и приемника с микроконтроллером (MCU) на борту. Компонент предназначен для работы в диапазоне частот 60–64 ГГц и предназначен для применения в автомобильной промышленности. Он соответствует стандартам AEC-Q100, что гарантирует его надежность и устойчивость в автомобильных условиях.

Преимущества:

• Высокая интеграция: Сочетание RF передатчика, приемника и микроконтроллера в одном корпусе упрощает конструкцию устройства.
• Автомобильная квалификация: Соответствие стандарту AEC-Q100 означает, что компонент прошел тщательное тестирование на надежность.
• Широкий температурный диапазон: Рабочая температура от -40°C до 125°C позволяет использовать компонент в разнообразных условиях эксплуатации.
• Многофункциональные интерфейсы: Поддержка различных интерфейсов (ADC, GPIO, I2C, SPI, UART) делает его универсальным для множества применений.

Недостатки:

• Высокочастотная работа: Необходимы специальные знания и оборудование для работы с высокочастотными сигналами.
• Сложность разработки: Высокая интеграция требует глубоких знаний в области схемотехники и программирования.

Типовое использование:

• Системы помощи водителю (ADAS)
• Радары для автономных транспортных средств
• Контрольные и измерительные системы
• Устройства индустриальной автоматизации

Рекомендации по применению:

• Тщательно проектируйте печатную плату (PCB) для минимизации шумов и потерь сигнала на высоких частотах.
• Используйте экранирование и уходите от перекрестного электромагнитного воздействия при проектировании схемы.
• Проводите регулярное тестирование и отладку на всех этапах разработки для обеспечения надежности и производительности.

Основные технические характеристики:

• Частотный диапазон: 60 ГГц – 64 ГГц
• Максимальная скорость передачи данных: 900 Мбит/с
• Выходная мощность: 12 дБм
• Питание: 1.8В и 3.3В
• Рабочая температура: -40°C ~ 125°C (Tj)
• Корпус: 161-TFBGA, FCCSP (10.4x10.4)

Возможные аналоги:

• AWR1843 от Texas Instruments: Тоже высокочастотный чип со встроенным микроконтроллером, предназначен для автомобильных применений.
• IWR6843 от Texas Instruments: Вариант для промышленного применения с аналогичными характеристиками.

Это описание поможет вам понять возможности и потенциальные применения компонента AWR6843AQGABLQ1 в различных проектах.
