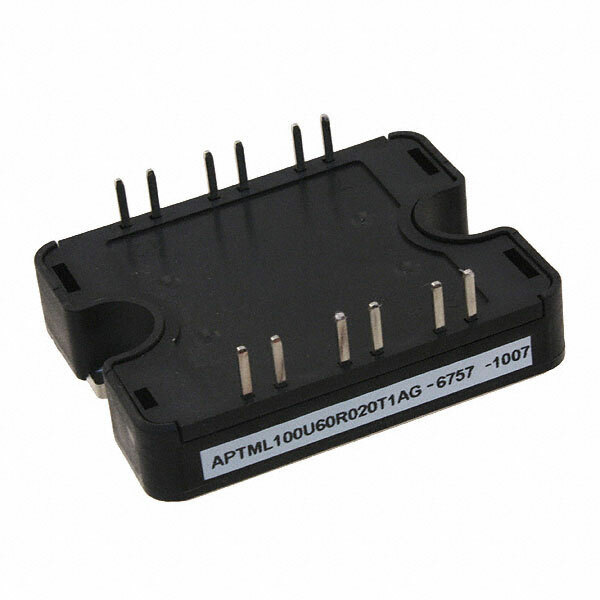

APTML100U60R020T1AG от Microchip

Общее описание

APTML100U60R020T1AG - высокоэффективный MOSFET (N-канальный полевой транзистор) от компании Microchip. Он разработан для применения в мощных инверторах, преобразователях, источниках питания и других силовых электронных устройствах. Обладает встроенной защитой и обеспечивает высокую производительность при низком уровне потерь.

Преимущества

• Высокая производительность: Обеспечивает высокий коэффициент усиления и низкое сопротивление в открытом состоянии (Rds(on)), что минимизирует потери мощности.
• Надежность: Устойчивая работа даже при высоких напряжениях и токах благодаря высококачественным материалам и технологии производства.
• Удобство монтажа: Компактный корпус SP1 и возможность монтажа на шасси.

Недостатки

• Требует активного охлаждения: При высоких уровнях тока и напряжения возможно перегревание без дополнительного охлаждения.
• Высокое входное напряжение: Требуется достаточно высокое напряжение для полного открытия транзистора.

Типовое использование

• Инверторы для солнечных панелей
• Источники бесперебойного питания (ИБП)
• Преобразователи постоянного тока
• Моторные приводы
• Пусковые устройства

Рекомендации по применению

Для максимальной эффективности и продления срока службы транзистора рекомендуется обеспечить качественное охлаждение. Также важно соблюдать все условия эксплуатации, указанные в технической документации, включая допустимые уровни напряжения и тока.

Основные технические характеристики

• Тип FET: N-канальный
• Напряжение сток-исток (Vdss): 100 В
• Ток стока (Id): 60 А
• Сопротивление в открытом состоянии (Rds(on)): 20 мОм при 60 А, 10 В
• Максимальное напряжение затвора (Vgs): ±20 В
• Максимальная мощность рассеивания: 520 Вт (Tc)
• Корпус: SP1
• Расширенный температурный диапазон: от -55°C до +150°C

Возможные аналоги и заменители

• IXFH60N10 от IXYS
• IRF3205 от Vishay
• NTD60N02RG от ON Semiconductor

Использование APTML100U60R020T1AG позволит обеспечить надежность и высокую производительность вашего устройства, благодаря великолепным характеристикам и стабильной работе при различных условиях эксплуатации.
