APT10021JFLL

APT10021JFLL от Microchip

Общее описание:

APT10021JFLL от Microchip — это мощный N-канальный силовой MOSFET с наступающими характеристиками, который идеально подходит для высоковольтных приложений. Данный MOSFET имеет низкое сопротивление в открытом состоянии и высокую скорость переключения, что делает его идеальным выбором для широкого спектра применений.

Преимущества:

• Высокое напряжение пробоя: 1000 В, что позволяет использовать этот компонент в приложениях с высокими напряжениями.
• Высокая токовая производительность: непрерывный ток до 37А.
• Низкое сопротивление в открытом состоянии: всего 210 мОм, что снижает потери энергии.
• Высокая мощность рассеивания: до 694 Вт, что позволяет работать в условиях высокой нагрузки.

Недостатки:

• Высокая входная ёмкость: 9750 пФ, что может потребовать более мощного драйвера для управления затвором.
• Большой заряд затвора: 395 нКл, что увеличивает время переключения.

Типовое использование:

• Инверторы для солнечных панелей
• Высоковольтные источники питания
• Силовые преобразователи
• Применение в электрических транспортных средствах

Рекомендации по применению:

• Охлаждение: Обеспечьте достаточное охлаждение, используя радиаторы или активное охлаждение, чтобы предотвратить перегрев.
• Управление затвором: Используйте мощные драйверы затвора для минимизации времени переключения.
• Соединения: Обеспечьте качественные и прочные соединения для уменьшения сопротивления и индуктивности паразитных элементов.

Основные технические характеристики:

• Тип транзистора: N-канальный MOSFET
• Максимальное напряжение сток-исток (Vdss): 1000 В
• Максимальный непрерывный ток стока (Id): 37А (при 25°C)
• Сопротивление в открытом состоянии (Rds On): 210 мОм при Id=18.5A и Vgs=10V
• Максимальное напряжение затвора (Vgs): ±30 В
• Заряд затвора (Qgs): 395 нКл при Vgs=10 В
• Ёмкость входа (Ciss): 9750 пФ при Vds=25 В
• Мощность рассеивания (Pd): 694 Вт (Tc)

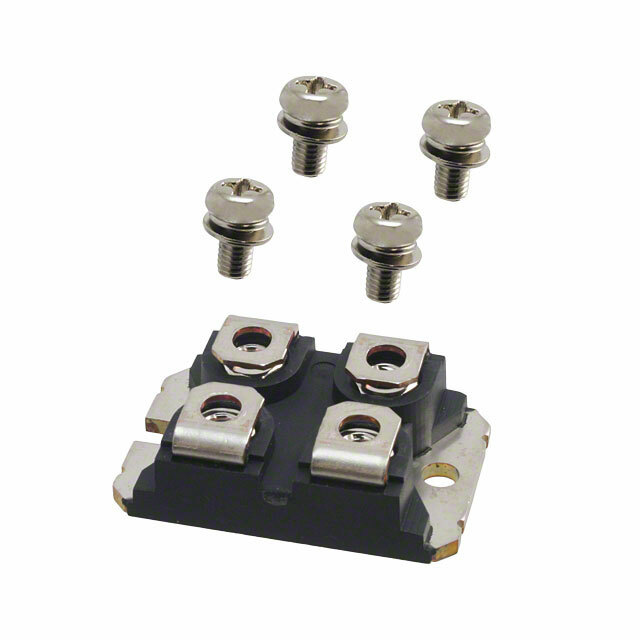

• Корпус: ISOTOP® (SOT-227-4), miniBLOC

Возможные аналоги:

• IRFB4410ZPBF от Infineon Technologies
• STW12NK95Z от STMicroelectronics
• IXFH30N100Q от IXYS

Примечание:

При применении этого компонента тщательно придерживайтесь всех рекомендаций по безопасности и эксплуатации, указанных производителем, чтобы обеспечить надежную и долгосрочную работу устройства.
