APA075-TQG100I

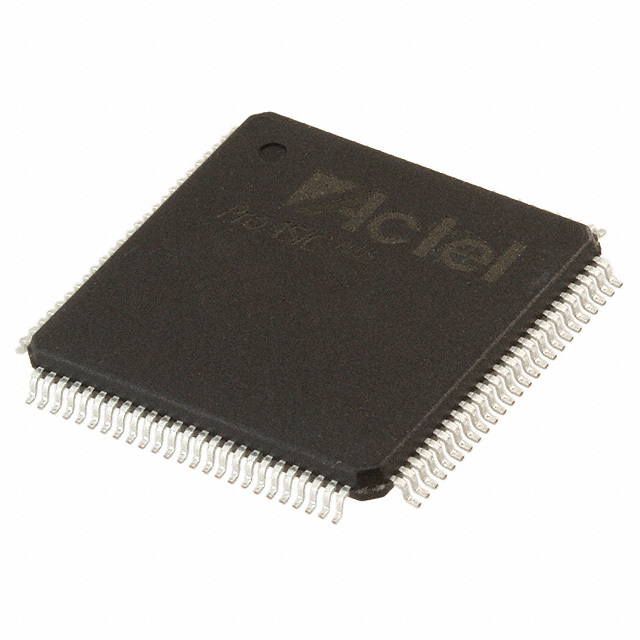

FPGA APA075-TQG100I от Microchip

Общее описание

APA075-TQG100I — это микросхема программируемой логической матрицы (FPGA) семейства ProASICPLUS от компании Microchip. Данный FPGA имеет 66 выводов ввода-вывода и поставляется в корпусе TQFP с 100 выводами. Эта микросхема разработана для использования в высокопроизводительных приложениях, где требуется гибкость и возможность программирования.

Преимущества

• Высокая производительность: Поддержка до 75,000 логических элементов позволяет реализовывать сложные цифровые схемы.
• Гибкость: Возможность перепрограммирования облегчает внесение изменений и обновлений в схему.
• Энергоэффективность: Питание от 2.3V до 2.7V обеспечивает низкое энергопотребление.

Недостатки

• Сложности в разработке: Проектирование схем для FPGA требует глубоких знаний цифровой электроники и опыта работы с соответствующими инструментами.
• Стоимость: ФПГА обычно дороже микроконтроллеров и других фиксированных логических схем.

Типовое использование

• Системы цифровой обработки сигналов
• Устройства связи и телекоммуникации
• Индустриальные системы управления и автоматизации
• Разработка прототипов цифровых систем

Рекомендации по применению

• Разработка с использованием специализированного ПО: Для программирования APA075-TQG100I рекомендуется использовать инструменты разработки от Microchip, такие как Libero SoC.
• Проектирование печатных плат: Особое внимание следует уделить размещению FPGA на печатной плате для обеспечения оптимальных условий работы и минимизации паразитных эффектов.

Основные технические характеристики

• Общее количество логических элементов: 75,000
• Количество выводов ввода-вывода (I/O): 66
• Объем встроенной памяти RAM: 27648 бит
• Напряжение питания: от 2.3V до 2.7V
• Диапазон рабочих температур: от -40°C до +85°C
• Корпус: 100-LQFP (14x14 мм)

Возможные аналоги

• APA150-TQG100I: Соответствует по функциональности, но имеет больше логических элементов.
• APA300-TQG100I: Подходит для приложений, требующих еще большей производительности и гибкости.

Для более подробной информации и поддержки проектирования вы можете обратиться к официальной документации Microchip и воспользоваться инструментами поддержки разработчиков.
