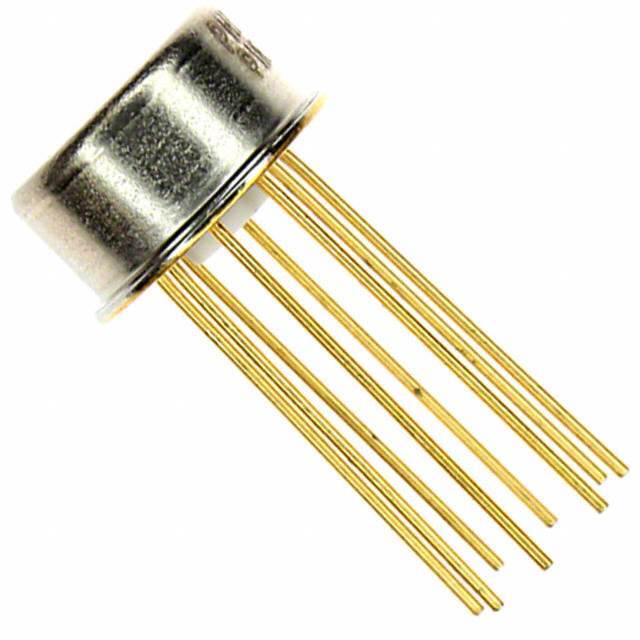

AMP03FJZ

Описание компонента AMP03FJZ от Analog Devices

Общее описание:

AMP03FJZ - это высокоточный дифференциальный усилитель, разработанный компанией Analog Devices. Он предназначен для усиления разности напряжений между двумя входами, при этом существенно подавляя общее напряжение на входах, что делает его идеальным для использования в измерительных и контрольных системах.

Преимущества:

• Высокая точность и стабильность усиления
• Широкий диапазон рабочих температур
• Высокая помехоустойчивость
• Низкое значение входного смещения напряжения

Недостатки:

• Относительно высокая стоимость по сравнению с аналогами с более низкой точностью
• Ограниченное количество доступных корпусных исполнений

Типовое использование:

• Прецизионные измерительные системы
• Медицинские приборы
• Промышленные контрольно-измерительные системы
• Системы сбора данных

Рекомендации по применению:

• Обеспечьте надежное питание в диапазоне рекомендованных значений напряжений.
• Используйте экранирование для минимизации влияния электромагнитных помех.
• Не допускайте превышения допустимых пределов напряжения на входах и выходах компонента.
• Устанавливайте компонент на печатной плате с минимальными паразитными емкостями и индуктивностями для оптимальной производительности.

Основные технические характеристики:

• Тип усилителя: Дифференциальный
• Количество каналов: 1
• Скорость нарастания: 9.5 В/мкс
• Полоса пропускания (-3 дБ): 3 МГц
• Смещение входного напряжения: 10 мкВ
• Ток потребления: 2.5 мА
• Ток выхода на канал: 45 мА
• Диапазон напряжения питания: 12 В — 36 В
• Рабочая температура: -40°C — 85°C
• Корпус: TO-99-8

Возможные аналоги:

• AD620 от Analog Devices
• INA126 от Texas Instruments
• LT1101 от Linear Technology

Заключение

AMP03FJZ от Analog Devices является выдающимся решением для применения в специализированных измерительных системах, требующих высокой точности и стабильности. Следование рекомендациям по применению и учету его технических характеристик обеспечат надежную и длительную работу устройства в самых различных условиях.
