AMC1350EVM

AMC1350EVM от Texas Instruments

Общее описание

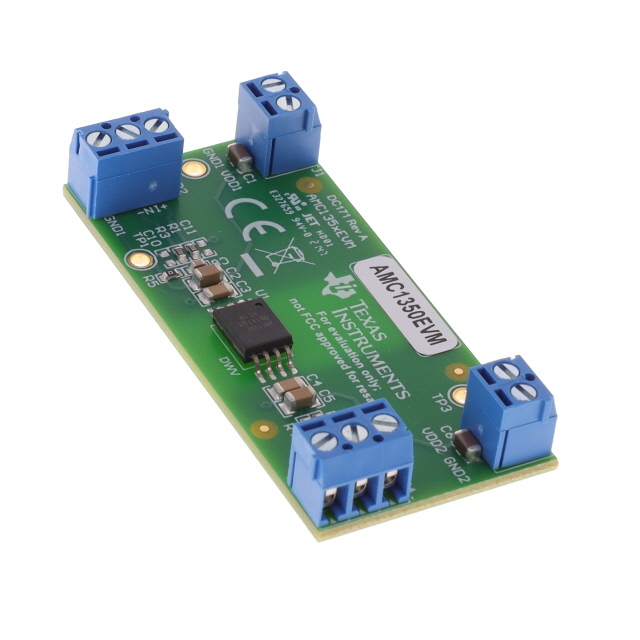

AMC1350EVM от Texas Instruments — это отладочная плата, предназначенная для оценки характеристик усилителя с изоляцией AMC1350. Этот компонент используется для высокоточного измерения малых сигналов в системах, требующих гальванической развязки. Плата позволяет разработчикам быстро и легко протестировать и интегрировать AMC1350 в свои проекты.

Преимущества

• Изоляция: Обеспечивает гальваническую развязку до 4250 VRMS, что улучшает безопасность и позволяет использовать устройство в средах с высоким уровнем шумов.
• Высокая точность: Обеспечивает точное измерение малых сигналов с минимальными погрешностями.
• Простота использования: Отладочная плата полностью готова к работе и не требует дополнительных настроек, что сокращает время разработки.

Недостатки

• Стоимость: Цена может быть выше по сравнению с неразвязанными усилителями, что может стать ограничением для бюджетных проектов.
• Компонентный размер: Компактные размеры могут усложнить интеграцию в монтажные системы с крупными элементами.

Типовое использование

• Индустриальная автоматика: Контроль и мониторинг процессов, требующих высокой точности и безопасности.
• Энергетика: Системы управления и измерения в высоковольтных сетях.
• Медицинская аппаратура: Применение в оборудовании, требующем изоляции для безопасной работы с биосигналами.

Рекомендации по применению

• Питание: Используйте источники питания с низким уровнем шумов для минимизации погрешностей измерений.
• Экранирование: Для предотвращения влияния электромагнитных помех рекомендуется использовать дополнительное экранирование.

Основные технические характеристики

• Каналов на ИС: 1
• Тип усилителя: С изоляцией
• Тип выхода: Дифференциальный
• Полоса пропускания: 300 кГц
• Выходной ток на канал: 14 мА
• Ток потребления: 410 мА
• Напряжение питания: ±5 В
• Изоляционное напряжение: 4250 VRMS
• Комплект поставки: Отладочная плата

Возможные аналоги

• ISO124 от Texas Instruments: Альтернативный усилитель с изоляцией, обладающий схожими характеристиками.
• HCNR200 от Avago Technologies: Фотопреобразователь для аналогичных применений с высокой точностью.

AMC1350EVM от Texas Instruments предоставляет разработчикам универсальное и надежное решение для оценки и интеграции изоляционных усилителей в комплексные системы, обеспечивая высочайшую безопасность и точность измерений.
