AMC1336EVM

AMC1336EVM от Texas Instruments

Общее описание

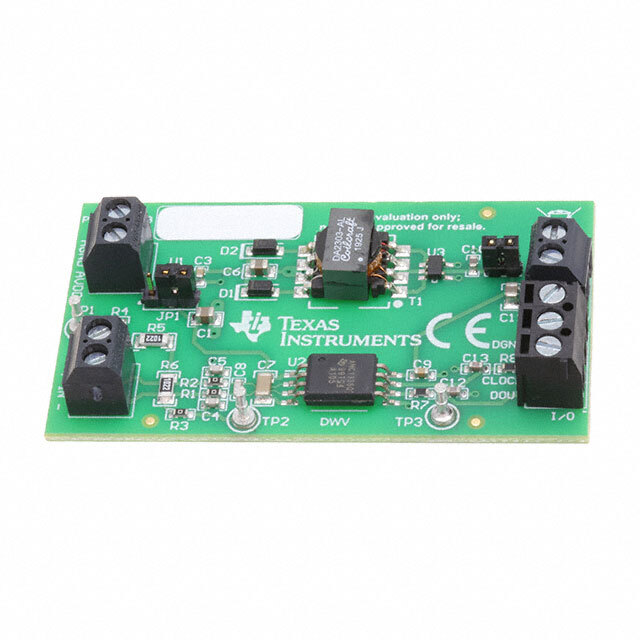

AMC1336EVM — это оценочная плата, предназначенная для демонстрации возможностей и характеристик 16-разрядного аналогово-цифрового преобразователя (АЦП) AMC1336 от Texas Instruments. Этот преобразователь обеспечивает высокую точность и лучшее в своем классе производительность при цифровом преобразовании аналоговых сигналов. Плата позволяет легко интегрировать и тестировать АЦП в различных приложениях, таких как системы управления двигателями, мониторинг электроэнергии и медицинские приборы.

Преимущества

• Высокая точность: 16-разрядное разрешение обеспечивает высокую точность измерений.
• Высокая скорость выборки: Плата поддерживает скорость выборки до 82kSPS, что позволяет обрабатывать сигналы с высокой частотой.
• Обратная совместимость: Возможность использования платы с различными системами и устройствами.
• Простота интеграции: Плата включает все необходимые компоненты для легкой интеграции в систему пользователя.

Недостатки

• Дополнительные компоненты: Для использования может потребоваться дополнительное оборудование и компоненты.
• Ограниченная входная область: Диапазон входного сигнала ограничен ±1 В.

Типовое использование

• Системы управления двигателями: Контроль и мониторинг параметров двигателя.
• Мониторинг электроэнергии: Точное измерение и контроль параметров электросети.
• Медицинские приборы: Высокоточные медицинские устройства для измерения биосигналов.
• Индустриальные приложения: Системы автоматизации и контроль процесса.

Рекомендации по применению

• Подключение к микроконтроллерам: Используйте стандартные интерфейсы для подключения к микроконтроллерам и другим цифровым устройствам.
• Использование в высокоточном оборудовании: Поскольку плата обеспечивает высокую точность, ее рекомендуется использовать в приложениях, где требуется высокая точность измерения.
• Охлаждение: При длительной работе и при высоких значениях скорости выборки рекомендуется обеспечить адекватное охлаждение.

Основные технические характеристики

• Разрядность: 16 бит
• Скорость выборки: до 82kSPS
• Диапазон входного сигнала: ±1 В
• Интерфейс данных: Serial (последовательный интерфейс)
• Мощность потребления: 88 мВт при 82kSPS

Возможные аналоги

• AD7760 от Analog Devices — 24-разрядный, высокий динамический диапазон, подходящий для высокоточных измерений.
• ADS127L01 от Texas Instruments — 24-разрядный АЦП с более высокой точностью и альтернативной скоростью выборки.
• LTC2380-16 от Analog Devices — 16-разрядный, является другим вариантом с очень низким уровнем шума.

AMC1336EVM — это мощный инструмент для инженеров и разработчиков, который позволяет легко и эффективно интегрировать высокоточные АЦП в различные проекты.
