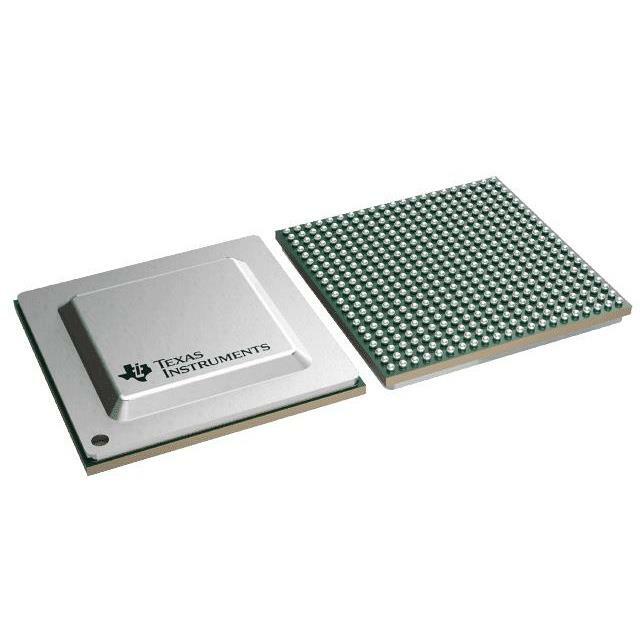

AM2434BSDGHIALVR от Texas Instruments

Общее описание

AM2434BSDGHIALVR — это микроконтроллер семейства Sitara™ на базе четырехъядерного процессора ARM® Cortex®-R5F и одножильного ARM® Cortex®-M4F от Texas Instruments. Он предназначен для высокопроизводительных приложений с жесткими временными требованиями, идеально подходящий для применения в промышленной автоматике и встраиваемых системах реального времени.

Преимущества

• Высокая производительность: Четырехъядерный ARM® Cortex®-R5F и одножильный ARM® Cortex®-M4F обеспечивают высокую вычислительную мощность и эффективность.
• Широкий набор периферийных устройств: Поддержка CANbus, Ethernet, I2C, MMC/SDIO, QSPI, SPI, UART/USART и USB.
• Энергосбережение: Низкое энергопотребление с поддержкой питания от 1.71В до 1.89В и 3.135В до 3.465В.
• Широкий температурный диапазон: Операционный диапазон температур от -40°C до 125°C делает его подходящим для использования в разнообразных условиях.

Недостатки

• Сложность: Высокая сложность архитектуры может потребовать значительных усилий для разработки и отладки систем.
• Размер корпуса: Упаковка FCBGA может быть сложной для пайки и повторной работы в мелкосерийном производстве.

Типовое использование

• Промышленная автоматизация
• Встраиваемые системы реального времени
• Управление движением
• Робототехника

Рекомендации по применению

Рекомендуется использовать AM2434BSDGHIALVR в приложениях, где необходим высокий уровень производительности и надежности. Для достижения максимальной производительности используйте внешние кристаллы или осцилляторы для генерации тактовой частоты.

Основные технические характеристики

• Процессор: ARM® Cortex®-M4F, ARM® Cortex®-R5F
• Ядро: 32-битное, 5-ядерное
• Тактовая частота: 400MHz, 800MHz
• Память программы: 256KB (256K x 8) Tightly Coupled Memory (TCM)
• Подключение: CANbus, Ethernet, I2C, MMC/SDIO, QSPI, SPI, UART/USART, USB
• Периферийные устройства: AES, DMA, POR, PWM, SHA, TRNG, WDT
• Количество I/O линий: 198
• Напряжение питания: 1.71V ~ 1.89V, 3.135V ~ 3.465V
• Температура эксплуатации: -40°C ~ 125°C (TJ)
• Тип монтажа: Поверхностный (Surface Mount)
• Корпус: 441-FCBGA (17.2x17.2)

Возможные аналоги

• TI AM243x Series — семейство сопоставимых микроконтроллеров от Texas Instruments с разной конфигурацией памяти и периферийных устройств.
• STM32H7 series от STMicroelectronics — серии микроконтроллеров на базе ARM Cortex-M7F/M4F.
• NXP i.MX RT series — высокопроизводительные микроконтроллеры с применением ядра ARM Cortex-M7.

Использование AM2434BSDGHIALVR позволяет разрабатывать надежные и высокопроизводительные системы с широкими функциональными возможностями.
