AFE5816ZAV

АЦП AFE5816ZAV от Texas Instruments

Общее описание

AFE5816ZAV от Texas Instruments представляет собой аналоговый фронт-энд (AFE), предназначенный для высокопроизводительных медицинских ультразвуковых сканеров и систем с аналогичными требованиями к обработке сигналов. Устройство объединяет 16 каналов с возможностью оцифровки с 12 или 14-битным разрешением, что обеспечивает высокое качество сигнала и точность.

Преимущества

• Высокая интеграция: Объединяет в одном корпусе функции усиления, фильтрации и оцифровки.
• Малое энергопотребление: Потребляет всего 94 мВт на канал.
• Высокое разрешение: Поддерживает как 12, так и 14-битный режим оцифровки.
• Гибкость в использовании: Широкий диапазон питающих напряжений как для аналоговой, так и для цифровой частей.

Недостатки

• Стоимость: Как и большинство высокопроизводительных компонентов, AFE5816ZAV может быть дорогостоящим.
• Сложность разработки: Необходимость точной настройки и сложность схемы могут сделать его использование сложным для новичков.

Типовое использование

• Медицинские ультразвуковые системы: Высокое разрешение и точность делают этот компонент идеальным для использования в медицинских приборах.
• Радиолокационные системы: Надежный оцифровщик сигналов полезен в приложениях радиолокации.
• Неразрушающие испытания (NDT): Высокая чувствительность и точность AFE5816ZAV позволяют использовать его в системах неразрушающего контроля.

Рекомендации по применению

• Обеспечение стабильного питания: Следует использовать стабилизированные источники питания для цифровой и аналоговой частей, чтобы минимизировать шумы.
• Разработка экранированных плат: Для минимизации электромагнитных помех рекомендуется проектировать платы с экранированием.
• Теплоотвод: Учесть тепловой режим работы устройства и предусмотреть достаточное охлаждение.

Основные технические характеристики

• Кол-во каналов: 16
• Разрешение: 12/14 бит
• Энергопотребление: 94 мВт на канал
• Аналоговое напряжение питания: 1.7V - 2V, 3V - 3.3V
• Цифровое напряжение питания: 1.15V - 1.25V, 1.7V - 1.9V
• Монтаж: Поверхностный (SMT)

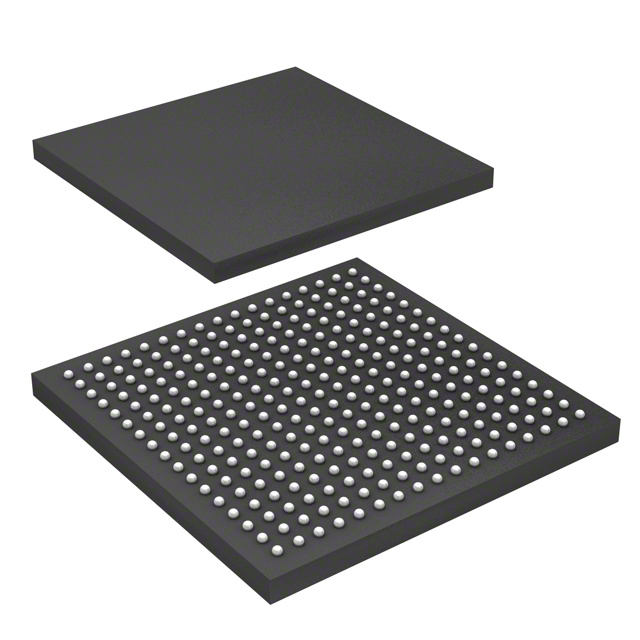

• Корпус: 289-NFBGA (15x15 мм)

Возможные аналоги

• Analog Devices AD9671: Аналогичный AFE для ультразвуковых систем с высоким разрешением.
• Maxim Integrated MAX2082: Другой высокопроизводительный AFE для медицинских приложений.

AFE5816ZAV от Texas Instruments — это высокоинтегрированный и многофункциональный компонент, идеально подходящий для приложений, требующих высокого разрешения и точности.
