AFE5808ZCF

19 440,00 ₽
Количество: в наличии (удаленный склад)
  • Точный срок поставки и актуальная стоимость будут указаны после размещения заказа
  • На сайте представлен не весь ассортимент, оставляйте заявку

Описание

Общее описание

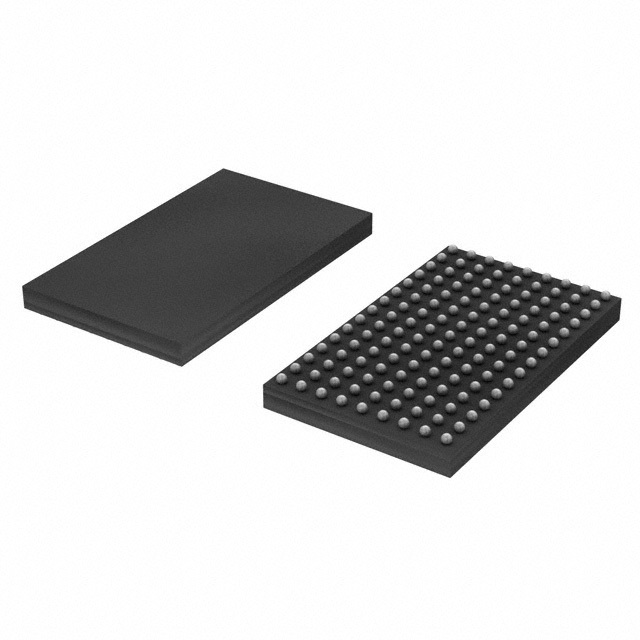

AFE5808ZCF от Texas Instruments — это аналоговый фронт-энд (AFE) с 8 каналами и 12/14-битным разрешением, разработанный специально для применения в медицинских ультразвуковых системах и других высокочастотных системах обработки данных. Он обеспечивает высокую точность захвата данных благодаря встроенному аналого-цифровому преобразователю (АЦП) и эффективной обработке сигнала.

Преимущества

  • Высокое разрешение: Поддержка 12 и 14-битных режимов для точного захвата данных.
  • Многоканальность: 8 каналов обеспечивают параллельный сбор данных, что увеличивает производительность системы.
  • Энергоэффективность: Потребление мощности всего 158 мВт при использовании, что делает его идеальным для портативных устройств.
  • Компактный корпус: Компактный корпус 135-NFBGA (15x9) позволяет экономить место на печатной плате.

Недостатки

  • Сложность интеграции: Требуется опыт в работе с аналоговыми и цифровыми системами для правильной интеграции.
  • Специальные требования по питанию: Необходимы несколько источников питания с точными значениями напряжения.

Типовое использование

  • Медицинские ультразвуковые системы
  • Системы неразрушающего контроля
  • Индустриальные измерительные системы
  • Радиолокационные системы и системы связи

Рекомендации по применению

  • Печатная плата: При проектировании печатной платы важно учитывать требования по рассеиванию тепла и минимизации шумов.
  • Фильтрация питания: Рекомендуется тщательно фильтровать источники питания, чтобы минимизировать шумы и помехи.
  • Экранирование: Используйте экранирование и правильное заземление для снижения влияния электромагнитных помех (EMI).

Основные технические характеристики

  • Разрешение: 12/14 бит
  • Количество каналов: 8
  • Мощность потребления: 158 мВт
  • Аналоговое напряжение питания: 1.7V ~ 1.9V, 3.15V ~ 3.6V, 5V
  • Цифровое напряжение питания: 1.7V ~ 1.9V
  • Корпус/Размер: 135-NFBGA (15x9)

Возможные аналоги

  • Analog Devices AD9276: Это аналогичный 8-канальный AFE с 12/14-битным разрешением, разработанный для медицинских ультразвуковых систем.
  • Maxim Integrated MAX2082: 8-канальный цифровой ультразвуковой приемник-ЦАП, который может быть альтернативой для некоторых приложений.
