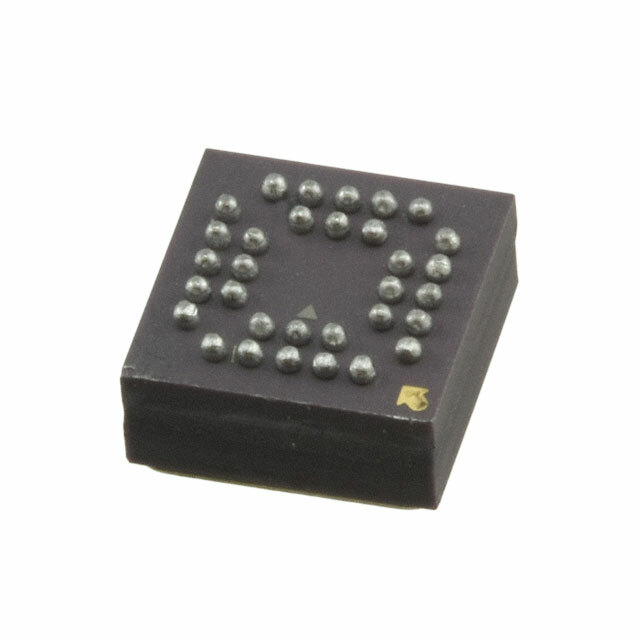

ADXRS646BBGZ

Описание для сайта: ADXRS646BBGZ от Analog Devices

Общее описание

ADXRS646BBGZ – это высокоточный одноосевой гироскопический датчик угловой скорости производства компании Analog Devices. Этот датчик предназначен для измерения скорости вращения вокруг оси Z (Yaw) и выдает аналоговый выходной сигнал, пропорциональный угловой скорости. Устройство разработано с учетом низкого уровня шума и высокой стабильности, что делает его идеальным выбором для применения в системах стабилизации и контроля.

Преимущества

• Высокая точность: Обеспечивает точные измерения угловой скорости благодаря высокой чувствительности и низкому уровню шума.
• Широкий диапазон рабочих температур: Оптимальная производительность в экстремальных условиях от -40°C до 105°C.
• Устойчивость к вибрациям и ударам: Надёжность и стабильная работа в условиях высокой вибрации и ударных нагрузок.

Недостатки

• Ограниченный диапазон угловой скорости: ±250°/с может быть недостаточным для некоторых высокоскоростных применений.
• Некоторое энергопотребление: Потребляемый ток в 4 мА может быть заметным для маломощных устройств.

Типовое использование

• Авионика и беспилотные летательные аппараты: Стабилизация и управление полетом.
• Автомобильная электроника: Системы контроля устойчивости (ESP) и навигационные системы.
• Робототехника: Управление движением и стабилизацией роботов.
• Индустриальная автоматизация: Контроль вращательных движений в промышленном оборудовании.

Рекомендации по применению

• Обеспечьте стабильное напряжение питания в диапазоне 5.75V ~ 6.25V для корректной работы.
• Используйте высококачественную PCB и подходящий корпус для минимизации внешних вибрационных и электромагнитных помех.
• Реализуйте фильтрацию вывода сигнала для уменьшения шумов и повышения чистоты сигнала.

Основные технические характеристики

• Ось измерения: Z (Yaw)
• Диапазон угловой скорости: ±250°/с
• Чувствительность: 9 mV/°/с
• Ширина полосы пропускания: 1kHz
• Выходной тип: аналоговый сигнал
• Напряжение питания: 5.75V ~ 6.25V
• Ток потребления: 4 мА
• Встроенные функции: температурный сенсор
• Рабочая температура: -40°C ~ 105°C
• Корпус: 32-CBGA (6.85x6.85 мм)

Возможные аналоги

• ADXRS642BBGZ: Аналогичный гироскоп с идентичными характеристиками, но с другой упаковкой.
• ADXRS453BBGZ: Гироскоп с расширенным диапазоном (±300°/с) и цифровым выходом.
• L3G4200D: Гироскоп от STMicroelectronics с тремя осями измерения и цифровым интерфейсом.
