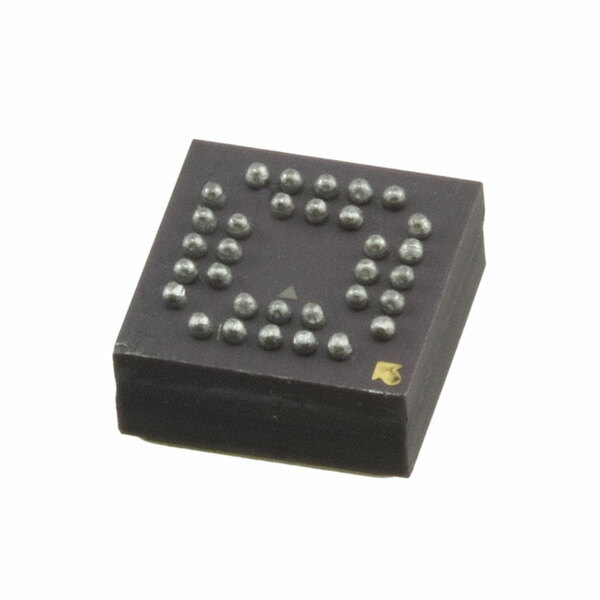

ADXRS623BBGZ-RL от Analog Devices

Общее описание

ADXRS623BBGZ-RL — это высокопроизводительный гироскопический датчик угловой скорости производства компании Analog Devices. Этот компонент предназначен для измерения скорости вращения вокруг оси Z (Yaw) и обладает высокой точностью и надежностью. Гироскоп используется в приложениях, где требуется высокая стабильность и точность измерений угловых скоростей, таких как системы навигации, робототехника и стабилизация изображения.

Преимущества

• Высокая точность и стабильность: Обеспечивает точные измерения даже в условиях вибрации и ускорений.
• Широкий диапазон измерений: Позволяет измерять угловую скорость до ±150°/с.
• Широкий рабочий диапазон температур: Работает при температурах от -40°C до 105°C, что делает его подходящим для промышленных и внешних применений.
• Регулируемая полоса пропускания: Позволяет настроить полосу пропускания в пределах от 1 Гц до 3 кГц для оптимизации под конкретные задачи.

Недостатки

• Аналоговый выход: Требует дополнительного аналого-цифрового преобразования для использования в цифровых системах.
• Относительно высокое энергопотребление: Потребляет 3.5 мА тока, что может быть критично для батарейных приложений.

Типовое использование

• Автомобильные системы навигации и стабилизации
• Робототехника и автоматизация
• Системы стабилизации изображения в камерах и других оптических системах
• Промышленные системы контроля и управления

Рекомендации по применению

• Для повышения точности измерений рекомендуется использовать вместе с фильтром низких частот.
• Необходимо внимательно изучить ограничения по температурному режиму и энергетическим затратам перед интеграцией в конечное устройство.
• Убедитесь, что платформа, на которой установлен гироскоп, минимизирует механические вибрации и удары для достижения максимальной точности.

Основные технические характеристики

• Осевой диапазон: Z (Yaw)
• Диапазон измерений: ±150°/с
• Чувствительность: 12.5 мВ/°/с
• Полоса пропускания: 1 Гц ~ 3 кГц (регулируемая)
• Тип выхода: Аналоговый
• Напряжение питания: 4.75 В ~ 5.25 В
• Потребляемый ток: 3.5 мА
• Температурный диапазон работы: -40°C ~ 105°C
• Корпус: 32-CBGA (6.85x6.85 мм)

Возможные аналоги

• ADXRS624: Имеет схожие характеристики, но с другим диапазоном измерений угловой скорости.
• ADXRS646: Предлагает расширенные функции в сравнении с ADXRS623BBGZ-RL, включая цифровой выход.

Применяя ADXRS623BBGZ-RL от Analog Devices в своих проектах, вы получите надежный инструмент для измерения угловой скорости, который порадует вас своей точностью и стабильностью работы в самых разнообразных условиях.
