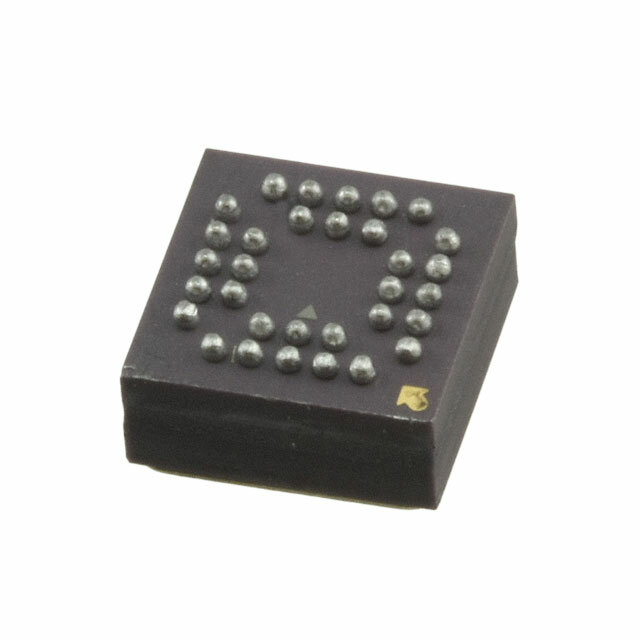

ADXRS622BBGZ

ADXRS622BBGZ от Analog Devices

Общее описание

ADXRS622BBGZ – это высокопроизводительный гироскопический датчик компании Analog Devices, предназначенный для измерения угловой скорости в плоскости оси Z (рикша). Этот датчик обеспечивает высокую стабильность и точность измерений, благодаря чему идеально подходит для применения в системах стабилизации, навигационных системах и других проектах, требующих точных показателей угловой скорости.

Основные преимущества

• Высокая точность и стабильность: Обеспечивает точное измерение угловой скорости даже в условиях подверженности вибрациям и изменениям температуры.
• Широкий диапазон питания: Работает при напряжении питания от 4.75 до 5.25 В.
• Регулируемая полоса пропускания: Позволяет адаптировать характеристики устройства под конкретные задачи и условия эксплуатации.
• Низкое энергопотребление: Потребляет всего 3.5 мА тока, что делает его подходящим для использования в автономных системах.

Недостатки

• Аналоговый выход: Могут понадобиться дополнительные компоненты для интеграции с цифровыми системами.
• Ограниченный рабочий диапазон температур: Рабочий диапазон температур ограничен пределами от -40°C до 105°C, что может не соответствовать требованиям экстремальных условий эксплуатации.

Типовое использование

• Системы стабилизации и управления
• Навигационные системы
• Роботы и беспилотные летательные аппараты (БПЛА)
• Игровые контроллеры и системы виртуальной реальности (VR)

Рекомендации по применению

• Защита от вибраций: Обеспечьте правильное крепление датчика для минимизации влияния внешних вибраций на точность измерений.
• Температурные условия: Убедитесь, что датчик работает в пределах допустимых температурных значений.
• Обработка аналогового сигнала: В случае необходимости используйте АЦП для преобразования аналогового сигнала в цифровой формат для дальнейшей обработки микроконтроллером или ПК.

Основные технические характеристики

• Ось измерения: Z (Yaw)
• Диапазон измерений: ±300°/с
• Частотный диапазон: 0.01 Гц ~ 2.5 кГц
• Тип выхода: Аналоговое напряжение
• Напряжение питания: 4.75 В ~ 5.25 В
• Потребляемый ток: 3.5 мА
• Особенности: Регулируемая полоса пропускания, встроенный датчик температуры
• Рабочая температура: -40°C ~ 105°C
• Корпус: 32-CBGA (6.85x6.85 мм)

Возможные аналоги

• ADXRS623: Схож по функциональности, но с увеличенными пределами чувствительности.
• L3GD20: Трехосный гироскоп от STMicroelectronics с цифровым выходом и аналогичными характеристиками.

Используя ADXRS622BBGZ, вы получите надежный и высокопроизводительный гироскопический датчик для широкого спектра задач, требующих точного измерения угловой скорости.
