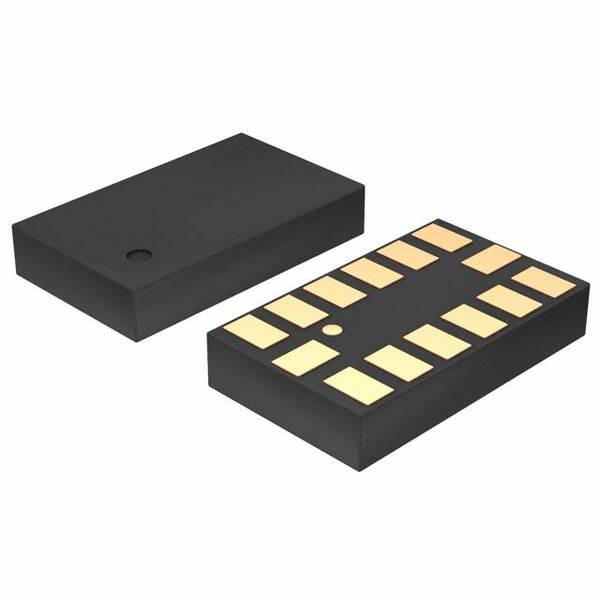

ADXL375BCCZ

Описание для сайта на русском языке: ADXL375BCCZ от Analog Devices

Общие сведения

Акселерометр ADXL375BCCZ от Analog Devices — это трехосевой цифровой датчик ускорения с диапазоном измерений ±200g. Он идеально подходит для приложений, требующих мониторинга высоких уровней ускорения, таких как регистрация данных ударов и вибрационных нагрузок.

Преимущества

• Высокий диапазон измерений: способен измерять ускорение до ±200g.
• Многоколейность: измерение ускорения по осям X, Y и Z.
• Цифровые интерфейсы: поддержка I2C и SPI для легкой интеграции с различными микроконтроллерами и системами.
• Настраиваемая полоса пропускания: возможность настройки частотной полосы до 1.6 кГц.
• Энергоэффективность: включает режим сна для меньшего энергопотребления.

Недостатки

• Высокая чувствительность: может требовать тщательного экранирования и фильтрации в условиях высоких помех.
• Ограничительное напряжение питания: требуется стабильное питание от 2 до 3.6 В.

Типовое использование

• Регистрация данных об ударах для оценки безопасности и надежности.
• Мониторинг вибрационных нагрузок в промышленном оборудовании.
• Спортивная электроника и устройства для мониторинга активности.
• Авиационные и автомобильные приложения для выявления и анализа аварий.

Рекомендации по применению

• Убедитесь, что устройство получает стабильное питание в диапазоне от 2 до 3.6 В.
• Интегрируйте датчик с использованием подходящего интерфейса (I2C или SPI) для повышения надежности передачи данных.
• Реализуйте алгоритмы для фильтрации шумов, чтобы улучшить качество данных в условиях высокой помеховой обстановки.
• Внимательно выберите крепление на печатную плату для уменьшения механических резонансов и повышения точности измерений.

Основные технические характеристики

• Тип: Цифровой акселерометр
• Оси измерений: X, Y, Z
• Диапазон измерений: ±200g
• Частота фильтрации: 0.05Гц ~ 1.6кГц (настраиваемая)
• Тип выходного сигнала: I2C, SPI
• Напряжение питания: 2В ~ 3.6В
• Режим сна: поддерживается
• Температурный диапазон: -40°C ~ 85°C
• Тип монтажа: Поверхностный монтаж (SMD)
• Корпус: 14-VFLGA (3x5 мм)

Возможные аналоги

• ADXL377BCPZ-RL от Analog Devices: трехосевой акселерометр с диапазоном ±200g, аналогичными характеристиками.

Этот высокоэффективный акселерометр ADXL375BCCZ позволяет точные и надежные измерения в широком диапазоне применений, требующих мониторинга высоких ускорений.
