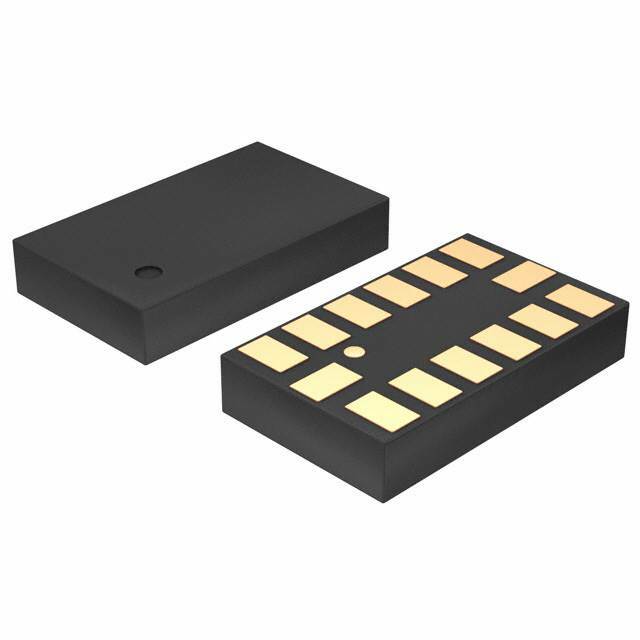

ADXL375BCCZ-RL7

ADXL375BCCZ-RL7 от Analog Devices

Общее описание

ADXL375BCCZ-RL7 — это трехосевой цифровой акселерометр от компании Analog Devices, предназначенный для измерения ускорений до ±200g. Устройство оснащено интерфейсами I2C и SPI, что позволяет легко интегрировать его в различные системы управления и мониторинга. Акселерометр обладает высокой чувствительностью и широким диапазоном частотного отклика, что делает его идеальным для применения в условиях, требующих измерений высоких ускорений, таких как мониторинг ударов и вибраций.

Преимущества

• Высокая чувствительность: Устройство обеспечивает измерение ускорений до ±200g с высоким разрешением данных.
• Малое энергопотребление: Поддержка режима сна для снижения энергопотребления в неактивные периоды.
• Широкий диапазон частотного отклика: От 0.05Hz до 1.6kHz, что позволяет использовать акселерометр в различных динамических условиях.
• Интерфейсы I2C и SPI: Обеспечивают гибкость подключения и простоту интеграции с разными микроконтроллерами и системами.

Недостатки

• Высокий ценовой диапазон: Из-за своих характеристик и возможностей, этот акселерометр может быть дороже аналогов с меньшим диапазоном измерений.
• Ограниченная рабочая температура: Хотя устройство работает в диапазоне от -40°C до 85°C, это может не подходить для экстремальных условий.

Типовое использование

• Мониторинг вибраций и ударов в промышленном оборудовании.
• Спортивные и медицинские устройства для отслеживания активности.
• Системы безопасности автомобилей для определения столкновений и сильных торможений.
• Портативные устройства и гаджеты для мониторинга движений пользователя.

Рекомендации по применению

1. Питание: Убедитесь, что напряжение питания находится в пределах от 2V до 3.6V.
2. Монтаж: Используйте метод поверхностного монтажа для приложения данного компонента.
3. Защита от вибраций: Позаботьтесь о надлежащей механической фиксации устройства для получения точных данных.
4. Температурный режим: Следите за эксплуатацией устройства в рекомендованном температурном диапазоне от -40°C до 85°C.

Основные технические характеристики

• Тип: Цифровой
• Количество осей: X, Y, Z
• Диапазон измерений: ±200g
• Чувствительность (LSB/g): 20.5
• Диапазон частотного отклика: 0.05Hz ~ 1.6kHz
• Интерфейсы: I2C, SPI
• Напряжение питания: 2V ~ 3.6V
• Особенности: Регулируемая ширина полосы, режим сна, температурный сенсор
• Рабочая температура: -40°C ~ 85°C
• Тип монтажа: Поверхностный монтаж
• Корпус: 14-LGA (3x5)

Возможные аналоги

• ADXL377 — Аналогичный трехосевой акселерометр с похожими характеристиками, но с некоторыми различиями в диапазоне частотного отклика и энергопотреблении.
• LIS331HH — Акселерометр от STMicroelectronics с диапазоном измерений до ±24g, который может подойти для менее требовательных приложений.

ADXL375BCCZ-RL7 — это надежный и высокочувствительный акселерометр, который может быть полезен в широком спектре применений, требующих точного измерения ускорений при высоких нагрузках.
