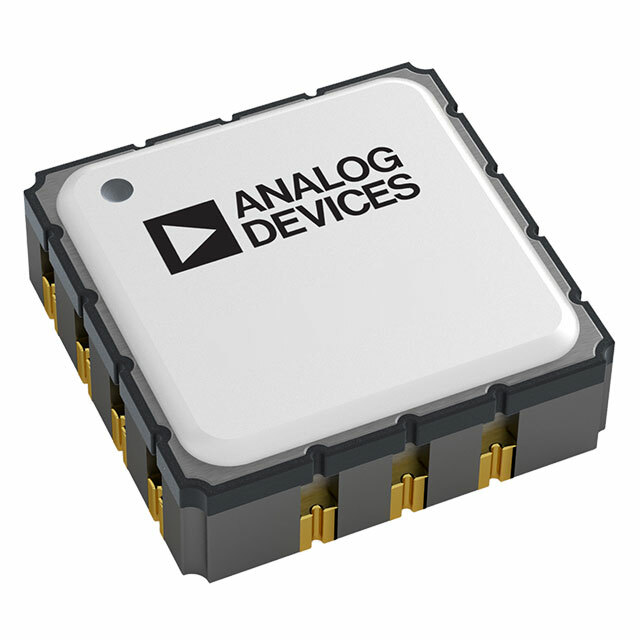

ADXL357BEZ

ADXL357BEZ от Analog Devices

Общее описание

ADXL357BEZ — это высокоточный, трехосевой цифровой акселерометр, разработанный компанией Analog Devices. Он обеспечивает измерение ускорения по осям X, Y и Z в диапазоне от ±10g до ±40g. Этот датчик идеально подходит для приложений, требующих высокой точности и надежности, таких как навигационные системы, промышленные контроллеры и системы контроля вибрации.

Преимущества

• Высокая точность и стабильность: Благодаря цифровому интерфейсу I2C и SPI, а также регулируемой полосе пропускания, ADXL357BEZ обеспечивает точные и стабильные измерения.
• Широкий диапазон измерений: Акселерометр поддерживает три диапазона измерений: ±10g, ±20g и ±40g.
• Компактный корпус: Устройство выполнено в компактном корпусе 14-CLCC (6x6), что позволяет легко интегрировать его в различные системы.

Недостатки

• Требования к питанию: Рабочее напряжение питания составляет 2.25V ~ 3.6V, что может не подойти для всех приложений.
• Температурные ограничения: Рабочий температурный диапазон от -40°C до 125°C может ограничивать использование в экстремальных условиях.

Типовое использование

• Навигационные системы: Высокая точность измерений делает этот акселерометр идеальным для инерциальных навигационных систем.
• Промышленные контроллеры: Возможность измерения вибраций и ускорений помогает в мониторинге и контроле промышленного оборудования.
• Контроль вибраций: Использование в системах мониторинга вибраций для предотвращения отказов оборудования.

Рекомендации по применению

• Оптимизация питания: Убедитесь, что источник питания соответствует требованиям акселерометра (2.25V ~ 3.6V).
• Фильтрация данных: Используйте встроенную регулируемую полосу пропускания для фильтрации шума и улучшения точности измерений.
• Калибровка: Проведите калибровку устройства для достижения максимальной точности в конкретных приложениях.

Основные технические характеристики

• Тип: Цифровой
• Оси измерения: X, Y, Z
• Диапазон ускорений: ±10g, ±20g, ±40g
• Чувствительность (LSB/g): 51200 (±10g) ~ 12800 (±40g)
• Полоса пропускания: 1Hz ~ 1kHz
• Тип выхода: I2C, SPI
• Рабочее напряжение: 2.25V ~ 3.6V
• Особенности: Регулируемая полоса пропускания, выбираемый масштаб
• Рабочая температура: -40°C ~ 125°C
• Монтаж: Поверхностный монтаж
• Корпус: 14-CLCC (6x6)

Возможные аналоги

• ADXL354: Аналогичный акселерометр с повышенной точностью и аналоговым выходом.
• ADXL362: Сверхнизкое энергопотребление для приложений, требующих экономии энергии.
• BMA280: Трехосевой акселерометр от Bosch Sensortec, предлагающий также широкий диапазон измерений.

Заключение

ADXL357BEZ от Analog Devices — это надежный и точный трехосевой цифровой акселерометр, который найдет применение в различных высокоточных и промышленных приложениях. С регулируемой полосой пропускания и цифровыми интерфейсами I2C и SPI, этот датчик предоставит надежные и точные данные для вашего проекта.
