ADXL354BEZ

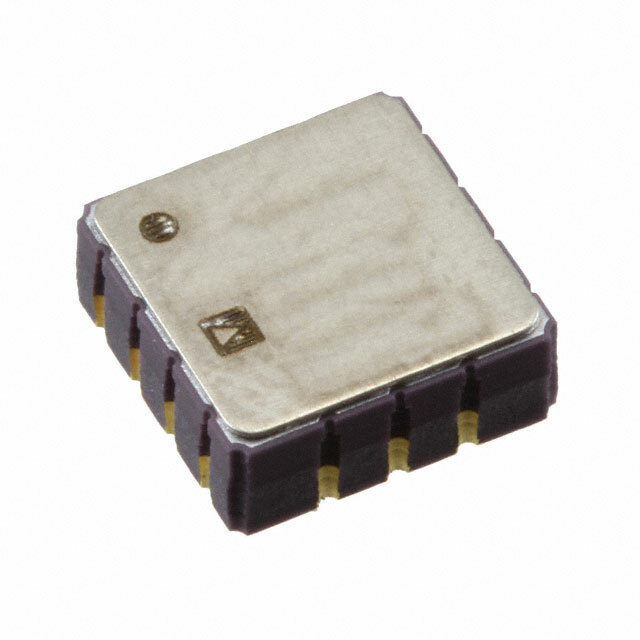

ADXL354BEZ — Акселерометр от Analog Devices

Общее описание: ADXL354BEZ — это высокоточный трёхосевой акселерометр от компании Analog Devices. Данный сенсор обладает высокой чувствительностью и стабильностью, обеспечивая измерение ускорения по осям X, Y и Z с диапазоном ±2g и ±4g. Он отличается низким уровнем шума и высокой частотой обновления данных, что делает его идеальным для использования в системах навигации, мониторинга вибраций и других применениях, требующих высокой точности.

Преимущества:

• Высокая точность и стабильность: Обеспечивает надёжные и точные измерения даже в условиях экстремальных температур.
• Широкий диапазон частотной полосы: Поддержка частоты до 1.5 кГц.
• Низкий уровень шума: Повышает качество данных и уменьшает вероятность ошибок.
• Низкое энергопотребление: Имеет режим ожидания для экономии энергии.

Недостатки:

• Требует точного монтажа: Для достижения максимальной точности измерений необходимо правильно установить сенсор на плату.
• Чувствительность к окружающей среде: Необходима защита от влаги и пыли.

Типовое использование:

• Системы навигации и гироскопы.
• Мониторинг и анализ вибраций в промышленности.
• Инклинационные системы и системы стабилизации.
• Применения в области IoT, требующие высокой точности.

Рекомендации по применению:

1. Монтаж: Обеспечьте правильный монтаж сенсора на печатной плате (PCB) для минимизации механических напряжений и перекосов.
2. Экранирование: Используйте подходящие экраны для защиты от электромагнитных помех.
3. Температурный контроль: Обеспечьте условия, при которых сенсор работает в пределах допустимого температурного диапазона (-40°C ~ 125°C).

Основные технические характеристики:

• Диапазон измерений: ±2g, ±4g
• Чувствительность: 400 мВ/г (±2g) и 200 мВ/г (±4g)
• Частотная полоса: До 1.5 кГц
• Напряжение питания: 2.25В ~ 3.6В
• Тип выхода: Аналоговый вольтаж
• Рабочая температура: -40°C ~ 125°C
• Корпус: 14-CLCC (6x6 мм)
• Режимы работы: Стандартный и режим ожидания

Возможные аналоги:

• ADXL345 от Analog Devices: Трёхосевой цифровой акселерометр.
• MMA8451Q от NXP: Трёхосевой цифровой акселерометр с I2C интерфейсом.
• LSM6DS3 от STMicroelectronics: 6-осевой (3 акселерометра + 3 гироскопа) сенсор.

Примерное использование:

• Индустриальные датчики вибраций
• Платформы стабилизации
• Навигационные системы
• Системы коррекции движения

Схема подключения:

plaintext +Vcc (2.25V-3.6V) | | V ----------------- | | X-Axis Y-Axis (Analog Output) (Analog Output) | | | | Z-Axis GND (Analog Output)

С правильной интеграцией и настройкой ADXL354BEZ, ваши системы получат высокоточные данные об ускорении, что существенно повысит их функциональность и надёжность.
