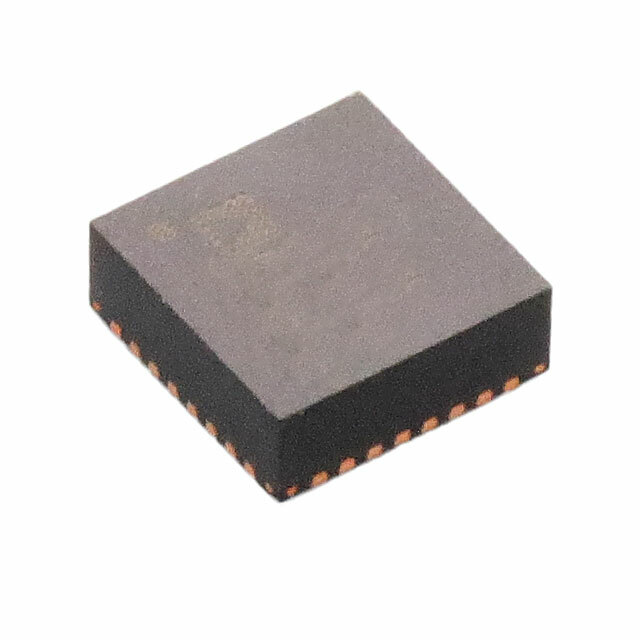

ADXL1005BCPZ-RL7

Описание для ADXL1005BCPZ-RL7 от Analog Devices

Общее описание

ADXL1005BCPZ-RL7 - это высокопроизводительный одноосный акселерометр, обеспечивающий точное измерение ускорений в диапазоне до ±100g. Этот датчик предназначен для использования в приложениях, требующих высокую чувствительность и широкую полосу пропускания, таких как вибрационная диагностика, мониторинг состояния оборудования и структурный контроль.

Преимущества

• Высокая точность: Обеспечивает точное измерение ускорений с низким уровнем шума.
• Широкая полоса пропускания: До 42kHz, что позволяет использовать акселерометр в приложениях, где важно измерение высоких частот.
• Компактный размер: Устройство поставляется в компактном корпусе 32-LFCSP (5x5), что облегчает интеграцию в различные системы.
• Широкий диапазон питания: Поддерживает напряжение питания от 3V до 5.25V.
• Широкий температурный диапазон: Обеспечивает стабильную работу в диапазоне температур от -40°C до +125°C.

Недостатки

• Одноосная конфигурация: Для приложений, требующих мультиизмерений ускорения, необходимо использовать несколько датчиков.

Типовое использование

• Вибрационная диагностика: Обнаружение и мониторинг вибраций в промышленном оборудовании.
• Мониторинг состояния оборудования: Предупреждение о возможных неисправностях на ранних стадиях.
• Контроль и анализ структур: Использование в строительстве и инженерии для мониторинга и анализа структурных изменений.

Рекомендации по применению

• Монтаж: Установку производить в соответствии с рекомендациями производителя для обеспечения максимальной точности измерений.
• Фильтрация: Рекомендуется использовать в сочетании с фильтрами для устранения высокочастотных шумов, если это требуется приложением.
• Калибровка: Проводить регулярную калибровку устройства для поддержания высокой точности измерений.

Основные технические характеристики

• Тип: Аналоговый акселерометр
• Осевой диапазон: X
• Диапазон ускорений: ±100g
• Чувствительность: 20mV/g
• Полоса пропускания: 42kHz
• Напряжение питания: 3V ~ 5.25V
• Рабочая температура: -40°C ~ 125°C
• Корпус / упаковка: 32-LFCSP (5x5)

Возможные аналоги

• ADXL1004: Один из аналогов с несколько другим диапазоном измерения ускорений.
• ADXL354: Также акселерометр от Analog Devices с различными диапазонами и характеристиками.

Этот акселерометр является отличным выбором для задач, требующих детализированного измерения ускорений в условиях высокой вибрации и широкой полосы пропускания.
