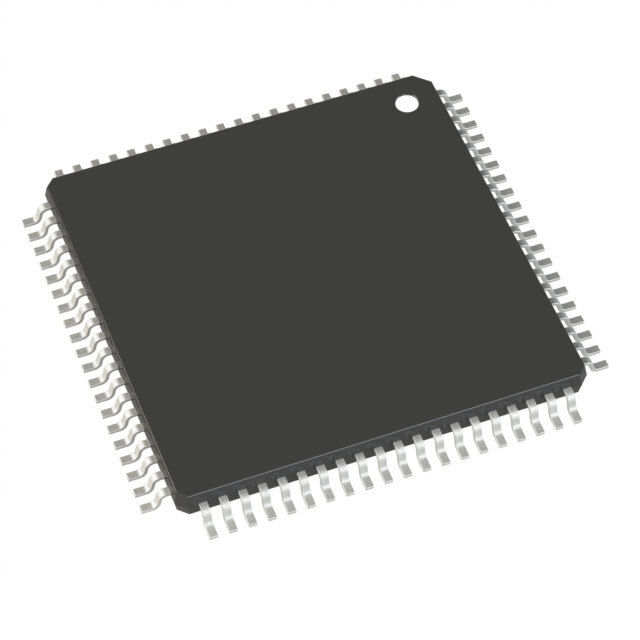

ADV7184BSTZ

Описание для ADV7184BSTZ от Analog Devices

Общее описание

ADV7184BSTZ – это высокопроизводительный видеодекодер от компании Analog Devices, предназначенный для обработки стандартного аналогового видеосигнала (SDTV). Устройство конвертирует аналоговые видеосигналы различного формата в цифровой видеопоток, поддерживая различные стандарты сигналов, включая PAL, NTSC и SECAM. Декодер оснащен интерфейсом для автоматической стабилизации сигнала и гибкими возможностями по регулировке изображений.

Преимущества

• Высокое качество декодирования видео: Автоматическая стабилизация сигнала и шумоподавление обеспечивают чистоту и четкость изображения.
• Поддержка нескольких видеоформатов: Поддержка NTSC, PAL и SECAM для удобной работы с различными стандартами.
• Простота интеграции: Устройство имеет пакет LQFP и соответствует требованиям размещения поверхностного монтажа.
• Низкое энергопотребление: Энергоэффективное решение для портативных и стационарных устройств.

Недостатки

• Сложность конфигурации: Устройство имеет множество настроек и может потребовать времени для оптимизации под конкретные условия.
• Стоимость: Стоимость данного компонента может быть выше по сравнению с аналогами, особенно для простых применений.

Типовое использование

• Мультимедийные проекторы
• Видеорекордеры
• Системы видеонаблюдения
• Потребительская электроника (ТВ-тюнеры, дополнительные видеоустройства)

Рекомендации по применению

• Убедитесь в правильности подключения аналоговых и цифровых компонентов.
• Используйте соответствующие шумозащитные экраны и фильтры для повышения стабильности сигнала.
• Для эффективного управления и синхронизации используйте микроконтроллер или процессор с совместимым интерфейсом.

Основные технические характеристики:

• Форматы видеовходов: NTSC, PAL, SECAM
• Разрешение видеовыхода: 720x576
• Напряжение питания, аналоговое: 3.15В до 3.45В
• Напряжение питания, цифровое: 1.65В до 2В
• Тип монтажа: Поверхностный
• Корпус/Каркас: 80-LQFP
• Рабочий температурный диапазон: -40°C до +85°C

Возможные аналоги

• ADV7281A от Analog Devices
• TVP5150AM1 от Texas Instruments
• SAA7113H от NXP Semiconductors

Заключение

ADV7184BSTZ от Analog Devices предоставляет надежное решение для конвертации аналоговых видеосигналов в цифровые потоки, что делает его идеальным выбором для множества применений в области обработки видео. Высокое качество декодирования, поддержка множества стандартов и низкое энергопотребление делают его привлекательным вариантом для интеграции в современные мультимедийные и охранные системы.
